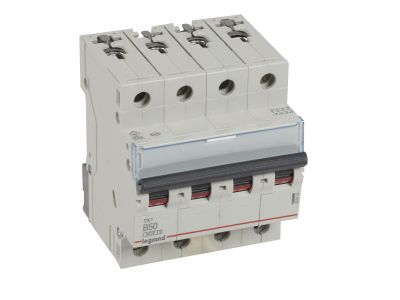

Wyłącznik nadprądowy S 304 4P B 50A 6000A serii TX3 | 403422 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 304 (symbol 403422) z serii TX3 to czterobiegunowy aparat modułowy o charakterystyce B, prądzie znamionowym 50 A i zwarciowej zdolności łączeniowej 6 kA (wg IEC 60898-1) / 10 kA (wg IEC 60947-2), przeznaczony do ochrony obwodów w instalacjach niskiego napięcia 230/400 V AC. Zajmuje 4 moduły (70 mm) na szynie DIN TH35.

• Prąd znamionowy 50 A: Pozwala na bezpieczne zabezpieczenie obwodów o znacznym obciążeniu, eliminując ryzyko przegrzania przewodów i uszkodzenia odbiorników.
• Charakterystyka B: Wyzwala przy 3–5-krotności prądu znamionowego – idealna do ochrony obwodów oświetleniowych, gniazd oraz instalacji o charakterze rezystancyjnym i małych silników.
• Zwarciowa zdolność łączeniowa 6 kA / 10 kA: Gwarantuje skuteczne i bezpieczne przerywanie prądów zwarciowych w typowych sieciach niskiego napięcia, zwiększając niezawodność instalacji.
• 4 moduły (szer. 70 mm): Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach i pozwala oszczędzić miejsce na szynie DIN TH35.
• Możliwość przyłączania akcesoriów z serii DX3: Dopuszcza rozbudowę o styki pomocnicze, wyzwalacze wzrostowe i napędy, co umożliwia sygnalizację stanu i zdalne sterowanie (bez możliwości dołączania bloków różnicowoprądowych).

Zgodność z Normami

Wyłącznik nadprądowy S 304 spełnia wymagania norm IEC 60898-1 (zwarciowa zdolność łączeniowa 6000 A dla 230/400 V) oraz IEC 60947-2 (zwarciowa zdolność łączeniowa 10 kA dla 230/400 V). Posiada certyfikat CE i jest zgodny z dyrektywami niskonapięciowymi.

Zastosowanie

Uniwersalny wyłącznik nadprądowy przeznaczony do ochrony odbiorników i instalacji przed skutkami przeciążeń i zwarć w sieciach niskiego napięcia, szczególnie w obwodach o charakterystyce rezystancyjnej.

• Ochrona obwodów oświetleniowych oraz gniazd w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie obwodów sterowania i automatyki budynkowej, w tym małych silników i urządzeń grzewczych.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako zabezpieczenie końcowe.
• Integracja z akcesoriami serii DX3 do sygnalizacji stanu pracy oraz zdalnego wyzwalania.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 304 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Do połączeń można stosować szyny grzebieniowe lub sztyftowe. Moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta. Przekrój przewodów musi być dobrany do prądu znamionowego (50 A) oraz obciążalności długotrwałej. Uwaga: do wyłącznika nie można bezpośrednio przyłączać bloków różnicowoprądowych.

FAQ

• Jaki jest stopień ochrony wyłącznika S 304? Dla aparatury modułowej montowanej w rozdzielnicy typowy stopień ochrony wynosi IP20, co zapewnia ochronę przed dotykiem bezpośrednim. Dokładne dane zalecamy sprawdzić w karcie katalogowej producenta.
• Czy wyłącznik S 304 może współpracować z blokami różnicowoprądowymi? Nie, zgodnie z danymi producenta wyłącznik nie dopuszcza bezpośredniego przyłączania bloków różnicowoprądowych. Należy stosować dedykowane wyłączniki różnicowoprądowe lub oddzielne zabezpieczenie RCD.
• Jakie akcesoria można zamontować do wyłącznika S 304? Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe oraz napędy z serii DX3. Umożliwia to zdalne sygnalizowanie stanu wyłącznika oraz jego wyzwalanie.
