Opis i Kluczowe Cechy

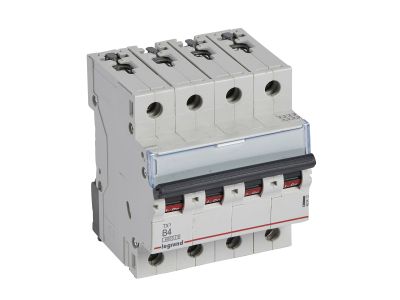

Wyłącznik nadprądowy S 304 4P B 4A z serii TX3 (symbol 403412) to kompaktowe urządzenie ochronne przeznaczone do zabezpieczania obwodów przed przeciążeniami i zwarciami. Charakterystyka B zapewnia selektywną ochronę odbiorników o niskim prądzie rozruchowym, a prąd znamionowy 4 A gwarantuje bezpieczną pracę w instalacjach o niewielkim obciążeniu. Szerokość 4 modułów (70 mm) umożliwia łatwy montaż w rozdzielnicach modułowych na szynie TH35.

• Charakterystyka B: Wyzwalanie w zakresie 3–5 I_n – idealna do ochrony obwodów z odbiornikami rezystancyjnymi (oświetlenie, gniazda) bez ryzyka zbędnych zadziałań przy rozruchu urządzeń.
• Prąd znamionowy 4 A: Odpowiedni dla obwodów o małym poborze mocy, zapewnia precyzyjną ochronę przewodów przed przeciążeniem.
• Zdolność zwarciowa 6000 A (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka skuteczność wyłączania zwarć – bezpieczeństwo instalacji i urządzeń nawet w warunkach dużego prądu zwarcia.
• 4 bieguny (4P): Zabezpiecza jednocześnie wszystkie trzy fazy oraz przewód neutralny – kompletna ochrona sieci trójfazowej 400 V.
• Możliwość rozbudowy akcesoriami serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy umożliwiają dostosowanie wyłącznika do potrzeb systemów automatyki i zdalnego sterowania.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898-1 (zdolność zwarciowa 6000 A przy 230/400 V~) oraz IEC 60947-2 (zdolność zwarciowa 10 kA przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy S 304 znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych oraz obiektów przemysłowych. Dzięki charakterystyce B sprawdza się tam, gdzie występują odbiorniki o charakterze rezystancyjnym i niewielkich prądach rozruchowych.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w instalacjach domowych.
• Zabezpieczenie obwodów sterowania i sygnalizacji w szafach automatyki.
• Stosowanie w rozdzielnicach podrzędnych jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Podstawa do budowy układów selektywnej ochrony przeciwprzeciążeniowej i zwarciowej w systemach TT, TN i IT.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Wyłącznik montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przyłączanych przewodów musi być dobrany do prądu znamionowego 4 A. Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów należy sprawdzić w karcie katalogowej producenta. Urządzenie umożliwia przyłączanie szyn grzebieniowych lub sztyftowych; nie jest przystosowane do współpracy z blokami różnicowoprądowymi.

FAQ

• Czy mogę podłączyć do tego wyłącznika styk pomocniczy? Tak, wyłącznik S 304 serii TX3 umożliwia montaż styków pomocniczych, wyzwalaczy oraz napędów z serii DX3. Pozwala to na sygnalizację stanu pracy lub zdalne wyłączanie.
• Jaka jest zdolność zwarciowa w sieci 230/400 V? Zgodnie z normą IEC 60898-1 wynosi 6000 A, natomiast według IEC 60947-2 sięga 10 kA. Wartość wyższa obowiązuje przy zastosowaniu w instalacjach przemysłowych.
• Dlaczego nie można podłączyć bloku różnicowoprądowego? Konstrukcja wyłącznika nie przewiduje bezpośredniego łączenia z modułami różnicowoprądowymi – do ochrony różnicowoprądowej należy zastosować osobny wyłącznik różnicowoprądowy lub odpowiedni kombi.
