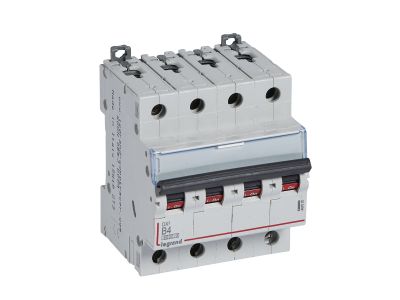

Wyłącznik nadprądowy S 304 4P B 4A 6000A serii DX3 | 407620 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 304 4P B 4A 6000A serii DX3 to czterobiegunowy wyłącznik o charakterystyce B i prądzie znamionowym 4 A, przeznaczony do napięcia 400 V. Dzięki kompaktowej budowie (4 moduły o szerokości 17,5 mm każdy) zapewnia efektywną ochronę przeciążeniową i zwarciową w rozdzielnicach instalacyjnych, przy jednoczesnym oszczędnym wykorzystaniu miejsca na szynie TH35.

• Charakterystyka B (3–5 In): Gwarantuje szybkie wyzwalanie przy prądach zwarciowych, co przekłada się na skuteczną ochronę przewodów i odbiorników w obwodach o małym prądzie rozruchowym (np. gniazda, oświetlenie).
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe minimalizuje ryzyko uszkodzenia instalacji i zapewnia ciągłość zasilania w warunkach awaryjnych.
• Napięcie znamionowe 400 V AC: Przystosowany do pracy w układach trójfazowych (3L+N+PE), idealny do rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych i komercyjnych.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3, a także bezpośrednie podłączenie bloków różnicowoprądowych – elastyczność konfiguracji bez konieczności zmiany konstrukcji rozdzielnicy.
• Kompatybilność z szynami grzebieniowymi i systemem HX3 do 125 A: Ułatwia szybkie i estetyczne okablowanie w ramach Systemu Optymalnego Rozdziału Energii, redukując czas montażu.

Zgodność z Normami

Wyłącznik nadprądowy S 304 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (aparatura rozdzielcza i sterownicza dla przemysłu). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Uniwersalna charakterystyka B oraz wysoka zdolność łączeniowa czynią ten wyłącznik odpowiednim do szerokiego spektrum obwodów odbiorczych w instalacjach niskiego napięcia. Sprawdza się zarówno w budynkach mieszkalnych, jak i obiektach użyteczności publicznej.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w instalacjach domowych (charakterystyka B doskonała do obciążeń rezystancyjnych).
• Zabezpieczenie obwodów trójfazowych (np. kuchenki elektryczne, piece akumulacyjne) w rozdzielnicach mieszkaniowych.
• Stosowanie w podrozdzielnicach przemysłowych i biurowych jako ochrona przed zwarciem i przeciążeniem dla urządzeń o niskim prądzie rozruchu.
• Element systemu HX3 – łatwa integracja z rozdzielnicami modułowymi do 125 A, co upraszcza zarządzanie dystrybucją energii.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odciążony. Produkt przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Szerokość 4 modułów (70 mm) wymaga zapewnienia odpowiedniej przestrzeni w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 4 A i spodziewanego obciążenia, stosując się do dokumentacji producenta. Moment dokręcania zacisków – zgodnie z instrukcją (niedokręcenie grozi przegrzaniem, nadmierne siłą – uszkodzeniem obudowy). Zaleca się korzystanie z szyn grzebieniowych serii DX3 dla zachowania przejrzystości okablowania.

FAQ

• Jaka jest zdolność łączeniowa wyłącznika w normie IEC 60898-1 a w IEC 60947-2? Zgodnie z danymi katalogowymi, wyłącznik ma znamionową zwarciową zdolność łączeniową 6 kA wg IEC/EN 60898-1 oraz 10 kA wg IEC/EN 60947-2. Wyższa wartość w normie przemysłowej oznacza dodatkowy margines bezpieczeństwa w trudniejszych warunkach zwarciowych.
• Czy wyłącznik nadaje się do ochrony silników? Charakterystyka B (wyzwalanie 3–5 In) jest zalecana do obwodów o niskim prądzie rozruchowym, np. gniazda, oświetlenie. W przypadku silników z dużym prądem rozruchu (np. pompy, sprężarki) zaleca się charakterystykę C lub D – sprawdź specyfikację odbiornika.
• Jakie akcesoria można dołączyć do tego wyłącznika? Seria DX3 oferuje szeroką gamę modułów: styki pomocnicze (sygnalizacja położenia), wyzwalacze wzrostowe i napięciowe, napędy silnikowe oraz bloki różnicowoprądowe. Wszystkie akcesoria montuje się bezpośrednio na wyłączniku lub obok niego na szynie TH35.
