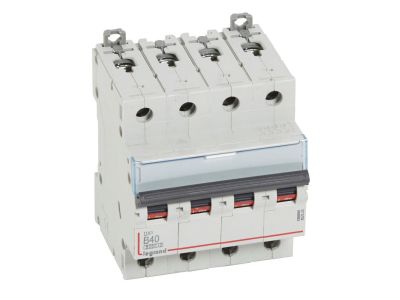

Wyłącznik nadprądowy S 304 4P B 40A 6000A serii DX3 | 407628 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 304 serii DX3 (symbol 407628) to czterobiegunowy aparat modułowy o charakterystyce B, prądzie znamionowym 40 A i szerokości 4 modułów (70 mm). Jego wysoka zdolność zwarciowa – 6000 A (IEC/EN 60898-1) oraz 10 kA (IEC/EN 60947-2) – gwarantuje skuteczną ochronę instalacji przed skutkami zwarć w sieciach 230/400 V~. Przeznaczony do montażu na szynie TH35, umożliwia rozbudowę o akcesoria serii DX3, co zwiększa funkcjonalność całego układu.

• Prąd znamionowy 40 A: zabezpiecza obwody o dużym obciążeniu (np. piece, klimatyzatory) przed przeciążeniem i zwarciem, zapewniając bezpieczną eksploatację.
• Charakterystyka B (3–5 In): wyzwala szybko przy małych przeciążeniach, idealna do ochrony obwodów gniazd wtyczkowych i oświetlenia.
• Zdolność zwarciowa 6000 A (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2): dwa poziomy gwarantują skuteczne wyłączenie w przypadku zwarć zarówno w typowych, jak i bardziej wymagających warunkach sieci.
• Szerokość 4 modułów (70 mm): kompaktowa zabudowa w rozdzielnicy oszczędza miejsce przy jednoczesnym zapewnieniu odpowiednich odstępów izolacyjnych.
• Możliwość rozbudowy: kompatybilny z blokami różnicowoprądowymi, stykami pomocniczymi, wyzwalaczami i napędami serii DX3 – łatwa integracja z systemem optymalnego rozdziału energii HX3 do 125 A.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A dla 230/400 V~) oraz IEC/EN 60947-2 (10 kA dla 230/400 V~). Posiada certyfikat CE, co potwierdza zgodność z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Uniwersalny wyłącznik nadprądowy serii DX3 sprawdza się w rozdzielnicach domowych, biurowych i przemysłowych, szczególnie w obwodach wymagających charakterystyki B. Znajduje zastosowanie w następujących scenariuszach:

• Zabezpieczenie obwodów gniazd wtyczkowych i oświetlenia w instalacjach mieszkaniowych.
• Ochrona obwodów zasilających urządzenia o dużym prądzie rozruchowym (np. silniki, klimatyzatory) – pod warunkiem doboru charakterystyki (w tym przypadku B).
• Budowa rozdzielnic głównych i podrozdzielnic w obiektach użyteczności publicznej.
• Współpraca z systemem HX3 do dystrybucji energii do 125 A, umożliwiająca elastyczną konfigurację zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Aparat mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 40 A, a moment dokręcania śrub zacisków – zgodnie z zaleceniami dokumentacji producenta. Po zamontowaniu sprawdź poprawność połączeń oraz działanie mechanizmu dźwigni.

FAQ

• Czy wyłącznik ma podświetlenie (LED)? Nie, wyłącznik nadprądowy S 304 nie posiada podświetlenia. Stan załączenia sygnalizuje położenie czarnej dźwigni (I – załączony, O – wyłączony).
• Jaki stopień ochrony zapewnia ten wyłącznik? Producent nie podaje konkretnego stopnia ochrony. Standardowo dla aparatury modułowej montowanej w rozdzielnicy domowej przyjmuje się IP20 (ochrona przed dostępem palcem). W przypadku montażu w strefach narażonych na wilgoć należy zastosować dodatkową obudowę.
• Jaki jest tryb pracy styku (charakterystyka)? Charakterystyka B oznacza, że wyzwalanie termiczne następuje przy prądzie 3–5 krotności prądu znamionowego, a elektromagnetyczne – przy przeciążeniu. Jest to typowe zabezpieczenie obwodów gniazdowych i oświetleniowych.
