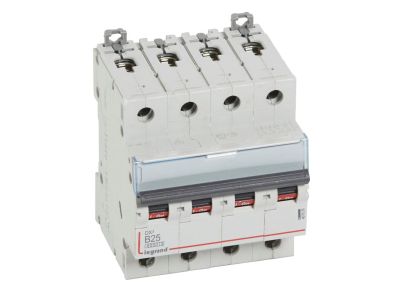

Wyłącznik nadprądowy S 304 4P B 25A 6000A serii DX3 | 407626 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 304 4P B 25A 6000A serii DX3 (symbol 407626) to czterobiegunowe zabezpieczenie nadprądowe przeznaczone do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Dzięki charakterystyce B oraz prądowi znamionowemu 25 A zapewnia skuteczne wyłączenie w obwodach o obciążeniach rezystancyjnych i małych silnikach. Szerokość 4 modułów (70 mm) ułatwia montaż w rozdzielnicach na szynie TH35.

• Znamionowa zwarciowa zdolność łączeniowa 6000 A (wg IEC/EN 60898-1): Gwarantuje niezawodne wyłączenie prądów zwarciowych w instalacjach domowych i komercyjnych, minimalizując ryzyko uszkodzenia dalszej części instalacji.
• Charakterystyka B: Przeznaczona do ochrony obwodów o charakterze rezystancyjnym (oświetlenie, gniazda) oraz urządzeń elektronicznych – wyzwala przy 3–5-krotności prądu znamionowego, co zapewnia szybką reakcję przy niewielkich przeciążeniach.
• Prąd znamionowy 25 A: Bezpieczna praca w obwodach o znacznym obciążeniu, np. linie zasilające, piece elektryczne czy pompy.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: Umożliwia rozbudowę instalacji o szyny grzebieniowe, sztyftowe oraz aparaturę modułową w ramach jednej rodziny produktów.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Zwiększa funkcjonalność wyłącznika poprzez zdalne sygnalizowanie stanu lub wyzwalanie.

Zgodność z Normami

Wyłącznik nadprądowy S 304 4P B 25A 6000A serii DX3 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi. Produkt jest przeznaczony do montażu w rozdzielnicach zgodnie z zasadami sztuki elektroinstalacyjnej.

Zastosowanie

Dzięki uniwersalnej charakterystyce B i czterobiegunowej budowie wyłącznik idealnie sprawdza się w zabezpieczaniu obwodów trójfazowych w budynkach mieszkalnych, biurowych i lekkim przemyśle. Może być stosowany zarówno jako główne zabezpieczenie linii, jak i w podrozdzielniach.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w instalacjach domowych i komercyjnych.
• Zabezpieczenie linii zasilających odbiorniki o charakterze rezystancyjnym (grzejniki, bojlery, piece akumulacyjne).
• Ochrona obwodów sterowania i zasilania małych silników (do 5,5 kW przy rozruchu bez obciążenia).
• Stosowanie w rozdzielnicach głównych i podrozdzielniach w systemach rozdzielu energii HX3 wraz z szynami grzebieniowymi i blokami różnicowoprądowymi.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy, zachowując odstępy wentylacyjne. Szerokość 4 modułów (70 mm) wymaga odpowiedniej liczby miejsc modułowych. Przekrój przewodów dobierz zgodnie z prądem znamionowym 25 A (min. 4 mm² Cu dla linii miedzianej). Moment dokręcania zacisków stosuj według dokumentacji producenta. Dopuszcza się przyłączanie szyn grzebieniowych lub sztyftowych. W przypadku montażu z blokiem różnicowoprądowym lub stykami pomocniczymi postępuj zgodnie z instrukcją łączenia.

FAQ

• Czy wyłącznik nadprądowy S 304 posiada sygnalizację zadziałania? Standardowo wyłącznik wyposażony jest w dźwignię załączającą w kolorze czarnym. Po wyzwoleniu termicznym lub zwarciowym dźwignia przestawia się w pozycję „OFF” (dół). Brak wbudowanego styku sygnalizacyjnego – w razie potrzeby można zamontować styk pomocniczy z serii DX3.
• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podaje stopnia ochrony IP dla samego wyłącznika. W standardowych warunkach montażu wewnątrz rozdzielnicy (suchych pomieszczeń) przyjmuje się, że aparatura modułowa posiada ochronę IP20 przed dostępem do części niebezpiecznych. Dokładne IP zależy od obudowy rozdzielnicy.
• Jaka jest charakterystyka wyzwalania (B/C/D)? W ofercie znajduje się wersja z charakterystyką B – przeznaczona do zabezpieczania obwodów o małym prądzie rozruchowym. Wyzwala przy prądzie 3-5 krotności prądu znamionowego (75–125 A dla wersji 25 A). Nie mylić z charakterystyką C (5-10 krotności) stosowaną do silników.
