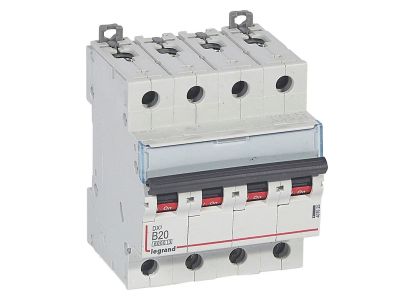

Wyłącznik nadprądowy S 304 4P B 20A 6000A serii DX3 | 407625 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 304 4P B 20A (symbol 407625) z serii DX3 to czterobiegunowe zabezpieczenie nadprądowe o charakterystyce B, przeznaczone do obwodów 400 V~. Dzięki prądowi znamionowemu 20 A oraz wysokiej zwarciowości zapewnia skuteczną ochronę przewodów i odbiorników przed skutkami przeciążeń i zwarć. Szerokość 4 modułów (70 mm) ułatwia zabudowę w rozdzielnicach i pozwala zaoszczędzić miejsce.

• Znamionowa zwarciowa zdolność łączeniowa Icn 6 kA (IEC/EN 60898-1) oraz Icu 10 kA (IEC/EN 60947-2): gwarantuje bezpieczne wyłączenie prądów zwarciowych, chroniąc instalację i podłączone urządzenia.
• Charakterystyka B, prąd znamionowy 20 A: optymalna do zabezpieczania obwodów gniazd wtyczkowych, oświetlenia i odbiorników o charakterze rezystancyjno-indukcyjnym (wyłącza przy przeciążeniu 3–5 krotności prądu znamionowego).
• Szerokość 4 moduły (70 mm): kompaktowa budowa ułatwia montaż w rozdzielnicach przy jednoczesnym zachowaniu pełnej funkcjonalności czterobiegunowej ochrony.
• Montaż na szynie TH35, kompatybilność z szynami grzebieniowymi/sztyftowymi oraz akcesoriami DX3: umożliwia szybką instalację i łatwą rozbudowę o styki pomocnicze, wyzwalacze, napędy lub bloki różnicowoprądowe.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: zapewnia spójną i uporządkowaną dystrybucję energii w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy S 304 4P B 20A spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenie nadprądowe w instalacjach niskiego napięcia) oraz IEC/EN 60947-2 (łączniki niskiego napięcia – wyłączniki nadprądowe). Posiada certyfikat CE potwierdzający zgodność z odpowiednimi dyrektywami Unii Europejskiej.

Zastosowanie

Czterobiegunowy wyłącznik nadprądowy charakterystyki B o prądzie 20 A jest przeznaczony do zabezpieczania obwodów trójfazowych z przewodem neutralnym, gdzie wymagane jest jednoczesne odłączenie wszystkich faz i N.

• Zabezpieczenie obwodów gniazd wtyczkowych w instalacjach domowych i biurowych – charakterystyka B skutecznie chroni przed przeciążeniem i zwarciem w typowych obciążeniach.
• Ochrona linii oświetleniowych, grzejników, urządzeń AGD i RTV w rozdzielnicach mieszkaniowych i komercyjnych.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach systemów TN-S, TN-C-S lub TT – czterobiegunowe zabezpieczenie dla odbiorów trójfazowych z N.
• Element systemu Optymalnego Rozdziału Energii HX3 – idealny do budowy spójnej infrastruktury w obiektach do 125 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na szynie montażowej TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym 20 A. Przy dokręcaniu zacisków stosować moment dokręcania podany w dokumentacji producenta. Możliwe jest przyłączanie szyn grzebieniowych lub sztyftowych oraz rozbudowa o styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe z serii DX3.

FAQ

• Jaka jest znamionowa zwarciowa zdolność łączeniowa tego wyłącznika? Icn wynosi 6 kA według normy IEC/EN 60898-1, natomiast Icu to 10 kA według IEC/EN 60947-2.
• Czy wyłącznik nadprądowy S304 4P B 20A ma podświetlenie? Nie, wyłącznik nadprądowy nie posiada podświetlenia. Jego dźwignia załączająca jest koloru czarnego, a stan załączenia widoczny jest po ustawieniu dźwigni.
• Jaki jest stopień ochrony (IP) tego wyłącznika? W dostępnych danych nie podano stopnia ochrony. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic ma stopień ochrony IP20 (ochrona przed dotknięciem palcem).
