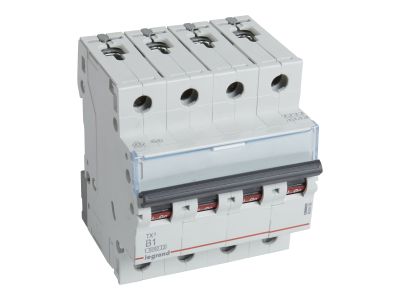

Wyłącznik nadprądowy S 304 4P B 1A 6000A serii TX3 | 403409 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 304 serii TX3 o symbolu 403409 to czterobiegunowy aparat modułowy przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki charakterystyce B oraz prądowi znamionowemu 1 A zapewnia szybkie wyłączanie w przypadku zwarć w obwodach o niskim prądzie obciążenia, co chroni przewody i odbiorniki. Znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A zgodnie z IEC 60898-1 oraz 10 kA według IEC 60947-2, co gwarantuje skuteczne przerywanie prądów zwarciowych. Szerokość modułu to 4 moduły po 17,5 mm, co ułatwia zabudowę w rozdzielnicach.

• Charakterystyka B: Zapewnia selektywne wyłączanie w obwodach z przewagą obciążeń rezystancyjnych i niewielkich silników, minimalizując ryzyko zbędnych wyłączeń.
• Prąd znamionowy 1 A: Przeznaczony do zabezpieczania obwodów o bardzo małym poborze prądu, np. sterowania czy sygnalizacji.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 60898-1) / 10 kA (IEC 60947-2): Gwarantuje bezpieczne wyłączenie nawet przy wysokich prądach zwarciowych, chroniąc personel i instalację.
• Szerokość 4 modułów (70 mm): Umożliwia montaż w standardowych rozdzielnicach modułowych na szynie TH35, oszczędzając miejsce w szafie.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy umożliwiają rozbudowę funkcji sterowania i sygnalizacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898-1 (dla instalacji domowych i podobnych) oraz IEC 60947-2 (dla przemysłowych zastosowań niskiego napięcia). Posiada certyfikację CE, gwarantującą zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S 304 4P B 1A znajduje zastosowanie w obwodach wymagających precyzyjnej ochrony przy minimalnym prądzie znamionowym. Idealnie sprawdzi się w instalacjach, gdzie kluczowe jest zabezpieczenie przed przeciążeniem i zwarciem, a obciążenie jest niewielkie.

• Ochrona obwodów sterowania (np. styczników, przekaźników, PLC) przed zwarciami i przeciążeniami.
• Zabezpieczenie obwodów sygnalizacji i oświetlenia awaryjnego o niskim poborze mocy.
• Stosowanie w rozdzielnicach budynkowych i przemysłowych jako zabezpieczenie linii pomocniczych.
• Element układów automatyki budynkowej, gdzie wymagana jest charakterystyka B i mały prąd znamionowy.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po wcześniejszym odłączeniu napięcia. Aparat należy zamocować na wsporniku TH35 (szyna DIN) zgodnie z instrukcją producenta. Przekrój przewodów powinien być dobrany do prądu znamionowego (1 A) oraz warunków zwarciowych. Moment dokręcania zacisków – według dokumentacji technicznej. Bezwzględnie przestrzegać zasad bezpieczeństwa: przed przystąpieniem do prac odłączyć zasilanie i upewnić się o jego braku.

FAQ

• Jaką szerokość modułową ma ten wyłącznik? Zajmuje 4 moduły (4 x 17,5 mm = 70 mm) na szynie DIN TH35.
• Czy można do niego podłączyć blok różnicowoprądowy? Nie – zgodnie z danymi producenta brak jest możliwości przyłączania bloków różnicowoprądowych.
• Dlaczego charakterystyka B jest zalecana przy prądzie 1 A? Charakterystyka B powoduje wyłączanie przy prądzie 3–5 krotności prądu znamionowego, co jest odpowiednie dla obwodów o małym prądzie rozruchowym (np. oświetlenie, sterowanie).
