Wyłącznik nadprądowy S 304 4P B 1A 6000A serii DX3 | 407617 Legrand

Opis i Kluczowe Cechy

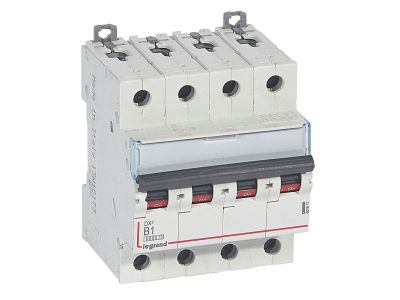

Wyłącznik nadprądowy S 304 serii DX3 (symbol 407617) to czterobiegunowe urządzenie modularne o charakterystyce B i prądzie znamionowym 1 A. Przeznaczony do ochrony przewodów i odbiorników w obwodach o niskim obciążeniu, zapewnia szybkie wyłączanie przy przeciążeniach i zwarciach. Szerokość 4 modułów (70 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2): gwarantuje skuteczną ochronę w warunkach zwarciowych, dostosowaną do norm instalacyjnych i przemysłowych.
• Charakterystyka B wyzwalania: szybkie zadziałanie przy przeciążeniach i zwarciu, chroni przewody i czułe odbiorniki w obwodach rezystancyjnych i mieszanych.
• Montaż na szynie TH35 (DIN) i szerokość 4 modułów (70 mm): kompaktowa budowa ułatwia instalację w standardowych rozdzielnicach modularnych.
• Możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych: elastyczność okablowania i szybki montaż w systemie rozdziału energii.
• Kompatybilność z akcesoriami serii DX3 (styki pomocnicze, wyzwalacze, napędy) oraz blokami różnicowoprądowymi: rozszerza funkcjonalność wyłącznika bez konieczności zmiany rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy S 304 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6 kA przy 230/400 V~) oraz IEC/EN 60947-2 (10 kA przy 230/400 V~). Posiada oznaczenie CE i jest zgodny z europejskimi standardami dla aparatury modularnej.

Zastosowanie

Wyłącznik nadprądowy 4‑biegunowy B 1A znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona obwodów o małym prądzie znamionowym. Sprawdza się w instalacjach sterowania, automatyce budynkowej oraz obwodach pomocniczych.

• Zabezpieczenie obwodów oświetleniowych z czułymi odbiornikami (np. LED, świetlówki)
• Ochrona przewodów sterowniczych w szafach automatyki i rozdzielnicach przemysłowych
• Zabezpieczenie obwodów sygnalizacyjnych i układów zasilania przekaźników/styczników
• Stosowanie w systemach optymalnego rozdziału energii (kompatybilność z HX3 do 125 A)

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modularnej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami (np. IEC/EN 60364), uwzględniając prąd znamionowy 1 A. Moment dokręcania zacisków musi być zgodny z instrukcją producenta – dostępne są zarówno przyłącza śrubowe, jak i opcjonalne szyny grzebieniowe.

FAQ

• Czy wyłącznik nadaje się do zabezpieczenia obwodów oświetleniowych z diodami LED? Tak, charakterystyka B zapewnia szybkie wyzwalanie przy przeciążeniach, a niski prąd znamionowy 1 A jest odpowiedni do zabezpieczania małych obwodów oświetleniowych z czułymi odbiornikami.
• Jaka jest rzeczywista zdolność zwarciowa tego wyłącznika? W zależności od normy: według IEC/EN 60898-1 wynosi 6 kA (dla instalacji domowych i podobnych), a według IEC/EN 60947-2 – 10 kA (dla zastosowań przemysłowych). Obie wartości dotyczą napięcia 230/400 V~.
• Czy można go łączyć z blokiem różnicowoprądowym? Tak, wyłącznik S 304 posiada możliwość przyłączania bloków różnicowoprądowych z serii DX3, co pozwala stworzyć zestaw zabezpieczenia nadprądowo-różnicowego w jednej rozdzielnicy.
