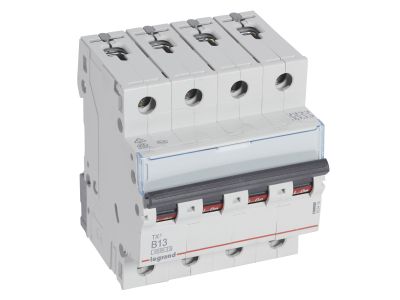

Wyłącznik nadprądowy S 304 4P B 13A 6000A serii TX3 | 403416 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy charakterystyki B o prądzie znamionowym 13 A i zdolności zwarciowej 6 kA z serii TX3 (symbol 403416) zapewnia skuteczną ochronę instalacji przed przeciążeniem i zwarciem. Konstrukcja oparta na sprawdzonych rozwiązaniach gwarantuje niezawodność w codziennej eksploatacji.

• 4-biegunowa konstrukcja (4P): Umożliwia jednoczesne zabezpieczenie wszystkich trzech faz oraz przewodu neutralnego w układach trójfazowych, co jest kluczowe w sieciach TN.
• Charakterystyka B: Zapewnia wyzwalanie przy prądzie 3–5 krotności prądu znamionowego, co sprawdza się w obwodach o niskim prądzie rozruchu – idealna do zabezpieczania oświetlenia i gniazd wtykowych.
• Prąd znamionowy 13 A: Odpowiedni do obwodów o umiarkowanym obciążeniu, gwarantuje bezpieczną pracę przyłączonych odbiorników bez ryzyka przegrzania przewodów.
• Zdolność zwarciowa 6 kA: Pozwala na bezpieczne przerwanie prądów zwarciowych do 6 kA, chroniąc instalację oraz urządzenia przed uszkodzeniami mechanicznymi i termicznymi.

Zgodność z Normami

Produkt jest zgodny z wymaganiami obowiązujących norm europejskich oraz posiada certyfikat CE. Jego konstrukcja spełnia standardy DIN dla aparatury modułowej, co potwierdza wysoką jakość i bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik nadprądowy 403416 przeznaczony jest do montażu w rozdzielnicach głównych i podrozdzielnicach w instalacjach niskiego napięcia. Znajduje zastosowanie w obiektach mieszkalnych, komercyjnych oraz przemysłowych.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie gniazd wtykowych oraz obwodów odbiorczych o prądzie do 13 A.
• Stosowanie w rozdzielnicach przemysłowych do ochrony obwodów sterowania i zasilania urządzeń.
• Element systemów zabezpieczeń w instalacjach tymczasowych i mobilnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Momenty dokręcania śrub oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami.

FAQ

• Jakie jest napięcie znamionowe wyłącznika 403416? Dane techniczne nie zawierają informacji o napięciu znamionowym. Prosimy o sprawdzenie pełnej dokumentacji technicznej producenta.
• Czy wyłącznik nadprądowy 403416 pełni funkcję różnicowoprądową? Nie, jest to wyłącznik nadprądowy (MCB) chroniący wyłącznie przed przeciążeniem i zwarciem. Nie posiada funkcji różnicowoprądowej.
• Jaka jest szerokość modułu wyłącznika 4P? W dostępnych danych nie podano dokładnej szerokości. Standardowo w aparaturze modułowej jeden biegun zajmuje jeden moduł (18 mm), więc 4-biegunowy wyłącznik ma szerokość 4 modułów (72 mm). Zalecamy weryfikację w karcie katalogowej produktu.
