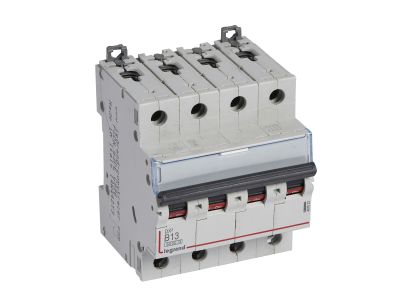

Wyłącznik nadprądowy S 304 4P B 13A 6000A serii DX3 | 407623 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy czterobiegunowy S304 o symbolu 407623 z serii DX3 charakteryzuje się prądem znamionowym 13 A i charakterystyką B, co zapewnia skuteczną ochronę przed przeciążeniem i zwarciem w instalacjach 400 V~. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (wg IEC/EN 60898-1) oraz 10 000 A (wg IEC/EN 60947-2) gwarantuje wysoki poziom bezpieczeństwa w różnych warunkach zwarciowych. Szerokość 4 modułów (70 mm) ułatwia zabudowę w rozdzielnicach, a możliwość rozbudowy o styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe sprawia, że jest to uniwersalne rozwiązanie do nowoczesnych instalacji.

• Charakterystyka B: Wyzwalanie w zakresie 3–5 In – szybkie odcinanie zasilania przy małych prądach zwarciowych, idealne do obwodów z odbiornikami rezystancyjnymi (oświetlenie, gniazda).
• Znamionowa zwarciowa zdolność łączeniowa: 6000 A (IEC/EN 60898-1) / 10 000 A (IEC/EN 60947-2) – pewna ochrona przy zwarciu, zwiększona odporność w instalacjach o wyższym potencjale zwarciowym.
• Szerokość 4 moduły (70 mm): Kompaktowa zabudowa na szynie TH35 – oszczędność miejsca w rozdzielnicy i łatwiejsze projektowanie układu.
• Możliwość przyłączania szyn grzebieniowych i sztyftowych: Elastyczne okablowanie, szybki i czysty montaż przy jednoczesnym zachowaniu estetyki szafy.
• Rozbudowa o akcesoria DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe – jedna platforma do wielu funkcji bez konieczności stosowania dodatkowych przestrzeni.

Zgodność z Normami

Wyłącznik nadprądowy S304 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2. Produkt jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A, co potwierdza jego przeznaczenie do profesjonalnych instalacji elektrycznych. Posiada certyfikację CE oznaczającą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy czterobiegunowy S304 przeznaczony jest do ochrony przewodów i odbiorników w instalacjach niskiego napięcia 400 V~. Sprawdza się w obwodach o charakterystyce B, czyli tam, gdzie spodziewane są niewielkie prądy zwarciowe (np. obwody oświetleniowe, gniazda wtyczkowe). Dzięki możliwości współpracy z blokami różnicowoprądowymi i akcesoriami może być stosowany w różnych konfiguracjach rozdzielnic.

• Ochrona obwodów oświetlenia i gniazd w budynkach mieszkalnych oraz użyteczności publicznej.
• Zabezpieczenie linii odbiorników rezystancyjnych o niewielkich prądach rozruchowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w połączeniu z systemem HX3.
• Podstawa do budowy układów z wyzwalaczami i stykami pomocniczymi w automatyce budynkowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S304 powinien być przeprowadzany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 13 A oraz warunków zwarciowych. Zaleca się stosowanie momentu dokręcania zacisków zgodnego z dokumentacją techniczną producenta. W przypadku podłączania szyn grzebieniowych lub akcesoriów należy postępować według instrukcji dołączonej do każdego elementu.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S304? Wyłącznik posiada charakterystykę B, co oznacza wyzwalanie przy prądzie od 3 do 5 krotności prądu znamionowego (3–5 In). Jest to zalecane do obwodów, w których nie występują duże prądy rozruchowe, np. oświetlenie, gniazda.
• Czy do wyłącznika można podłączyć blok różnicowoprądowy? Tak, wyłącznik S304 umożliwia bezpośrednie przyłączanie bloków różnicowoprądowych z serii DX3, co pozwala na budowę kompaktowych układów różnicowoprądowo-nadprądowych na jednej szynie.
• Jaką szerokość modułową ma ten wyłącznik? Wyłącznik zajmuje 4 moduły po 17,5 mm każdy, czyli łącznie 70 mm. Standardowy montaż na szynie TH35 umożliwia łatwe wpięcie w rozdzielnicę.
