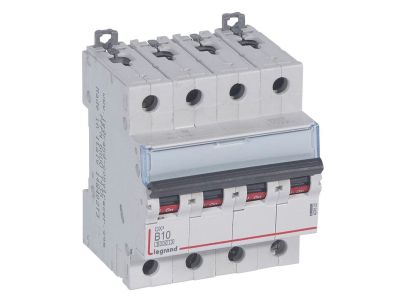

Wyłącznik nadprądowy S 304 4P B 10A 6000A serii DX3 | 407622 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 4P B10A 6000A z serii DX3 (indeks 407622) to czterobiegunowe urządzenie modułowe o szerokości 4 modułów (70 mm), przeznaczone do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 10 A i charakterystyce B zapewnia szybkie zadziałanie przy przeciążeniach w instalacjach o niskiej rezystancji pętli zwarcia, co przekłada się na bezpieczeństwo ludzi i mienia. Znamionowa zwarciowa zdolność łączeniowa 6000 A według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2 gwarantuje skuteczne wyłączenie nawet w obwodach o wysokim potencjale zwarciowym.

• Prąd znamionowy 10 A (charakterystyka B): Odpowiedni do zabezpieczania obwodów oświetleniowych, gniazd i odbiorników o charakterze rezystancyjnym, minimalizując ryzyko wyłączeń pasożytniczych przy rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa Icn = 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoki poziom bezpieczeństwa – wyłącznik skutecznie przerywa prąd zwarciowy bez uszkodzenia, chroniąc dalszą część instalacji.
• 4-biegunowy (4P – 400 V~): Pełna ochrona wszystkich przewodów fazowych oraz neutralnego (w zależności od konfiguracji) – niezbędna w obwodach trójfazowych.
• Szerokość 4 modułów (70 mm): Kompaktowa konstrukcja pozwalająca na oszczędność miejsca w rozdzielnicy przy jednoczesnym zachowaniu pełnej funkcjonalności.
• Możliwość rozbudowy: Kompatybilność z szynami grzebieniowymi/sztyftowymi, stykami pomocniczymi, wyzwalaczami, napędami i blokami różnicowoprądowymi z serii DX3 – elastyczność w projektowaniu rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy S304 DX3 został zaprojektowany i wykonany zgodnie z wymaganiami norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego niezawodność i bezpieczeństwo w standardowych instalacjach niskiego napięcia. Posiada certyfikację CE.

Zastosowanie

Dzięki charakterystyce B i prądowi 10 A wyłącznik nadaje się do ochrony obwodów o niskiej wartości prądu rozruchowego. Znajduje zastosowanie w następujących scenariuszach:

• Ochrona obwodów oświetleniowych i gniazd w budynkach mieszkalnych oraz biurowych.
• Zabezpieczenie odbiorników rezystancyjnych (np. grzejniki, podgrzewacze wody) przed przeciążeniem i zwarciem.
• Element rozdzielnic głównych i podrozdzielnic w instalacjach przemysłowych i komercyjnych.
• Integracja z Systemem Optymalnego Rozdziału Energii HX3 do 125 A – rozbudowa o moduły różnicowoprądowe i sterujące.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (35 mm). Dokręcaj zaciski śrubowe z momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobieraj do prądu znamionowego 10 A (zalecany przekrój min. 1,5 mm² dla Cu). Używaj szyn grzebieniowych lub sztyftowych do przyłączania faz – zapewniają one równomierny rozkład prądu i wygodę montażu.

FAQ

• Dlaczego wybrano charakterystykę B, a nie C lub D? Charakterystyka B (zadziałanie przy 3–5 krotności prądu znamionowego) jest optymalna do ochrony obwodów, w których nie występują duże prądy rozruchowe – np. gniazda wtyczkowe, oświetlenie. Dla silników i transformatorów stosuje się charakterystykę C lub D, które tolerują wyższe udary prądowe.
• Czy można podłączyć do tego wyłącznika blok różnicowoprądowy? Tak, seria DX3 umożliwia bezpośrednie przyłączenie bloków różnicowoprądowych (RCD) dedykowanych do tej serii – należy jednak sprawdzić kompatybilność konkretnego modelu z wyłącznikiem S304.
• Jaka jest szerokość modułu – czy 4 moduły oznaczają 70 mm? Tak, standardowy moduł ma 17,5 mm, więc wyłącznik czterobiegunowy zajmuje 4 × 17,5 mm = 70 mm na szynie TH35.
