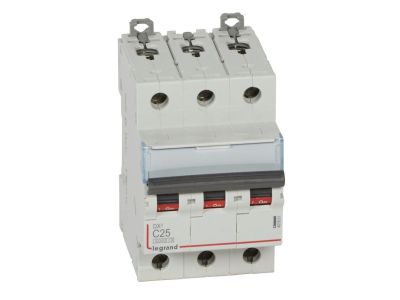

Wyłącznik nadprądowy S 303 DX3 6KA 3P C25 | 407861 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 303 DX3 o symbolu 407861 to trójbiegunowe urządzenie ochronne przeznaczone do instalacji elektrycznych. Prąd znamionowy 25 A i charakterystyka C gwarantują skuteczne zabezpieczenie obwodów przed przeciążeniami i zwarciami, co przekłada się na bezpieczeństwo i niezawodność sieci. Szerokość 3 modułów (52,5 mm) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (IEC/EN 60898-1) oraz 10 kA (IEC/EN 60947-2) – zapewnia skuteczne wyłączanie prądów zwarciowych i wysoki poziom ochrony instalacji.
• Prąd znamionowy 25 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Charakterystyka C: idealna do zabezpieczania obwodów z silnikami, transformatorami i innymi odbiornikami o podwyższonym prądzie rozruchowym.
• Szerokość 3 modułów (52,5 mm): kompaktowa konstrukcja ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.
• Możliwość rozbudowy: kompatybilny ze stykami pomocniczymi, wyzwalaczami, napędami i blokami różnicowoprądowymi z serii DX3 – elastyczność konfiguracji.
• Montaż na szynie TH35: szybki i pewny montaż zgodny ze standardem DIN.

Zgodność z Normami

Wyłącznik nadprądowy S 303 DX3 spełnia wymagania norm IEC/EN 60898-1 i IEC/EN 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w ochronie obwodów. Posiada certyfikat CE.

Zastosowanie

Dzięki charakterystyce C i wysokiej zdolności zwarciowej wyłącznik nadprądowy S 303 DX3 sprawdza się w różnorodnych instalacjach – od mieszkaniowych po przemysłowe.

• Zabezpieczanie obwodów odbiorczych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Ochrona linii zasilających silniki, sprężarki, pompy i inne odbiorniki o wysokim prądzie rozruchowym.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach instalacji przemysłowych i komercyjnych.
• Integracja z systemem optymalnego rozdziału energii HX3 (do 125 A) oraz kompatybilność z akcesoriami serii DX3.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 25 A. Moment dokręcania zacisków musi być zgodny z dokumentacją producenta. Przed ponownym załączeniem napięcia sprawdź poprawność połączeń.

FAQ

• Jaka jest znamionowa zwarciowa zdolność łączeniowa tego wyłącznika? Zgodnie z normą IEC/EN 60898-1 wynosi 6 kA, a według IEC/EN 60947-2 – 10 kA (dla 230/400 V~).
• Czy wyłącznik nadprądowy S 303 DX3 można łączyć z blokami różnicowoprądowymi? Tak, producent przewidział możliwość przyłączania bloków różnicowoprądowych z serii DX3, co umożliwia stworzenie kompaktowego modułu różnicowo-nadprądowego.
• Jaka jest szerokość wyłącznika w modułach? Wyłącznik zajmuje 3 moduły (1 moduł = 17,5 mm), czyli łącznie 52,5 mm w rozdzielnicy.
