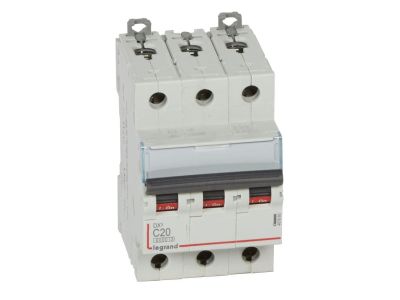

Wyłącznik nadprądowy S 303 DX3 6KA 3P C20 | 407860 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Hager S303 DX3 (symbol 407860) to trójbiegunowe urządzenie ochronne o prądzie znamionowym 20 A i charakterystyce C, przeznaczone do zabezpieczania obwodów przed skutkami przeciążeń i zwarć. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (według IEC/EN 60898-1) oraz 10 kA (według IEC/EN 60947-2) zapewnia skuteczną ochronę w instalacjach o podwyższonych wymaganiach. Montowany na szynie TH35, zajmuje 3 moduły (52,5 mm) i może być rozbudowywany o akcesoria serii DX3.

• Prąd znamionowy 20 A, charakterystyka C: Gwarantuje selektywne wyłączanie obwodów o typowych obciążeniach – łączy ochronę przed przeciążeniem z szybkim zadziałaniem przy zwarciu, co zwiększa bezpieczeństwo instalacji.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Potwierdza wytrzymałość na wysokie prądy zwarciowe, co pozwala stosować wyłącznik w rozdzielnicach głównych i obwodach o dużym potencjale zakłóceń.
• Szerokość 3 modułów (17,5 mm każdy): Kompaktowa konstrukcja ułatwia zagęszczenie aparatury w rozdzielnicy, oszczędzając miejsce przy zachowaniu pełnej funkcjonalności.
• Montaż na szynie TH35 oraz możliwość przyłączania szyn grzebieniowych/sztyftowych: Skraca czas instalacji i umożliwia przejrzyste rozprowadzenie przewodów w szafie elektrycznej.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: Umożliwia tworzenie spójnych rozdzielnic zintegrowanych z innymi elementami modułowymi, co podnosi ergonomię i estetykę instalacji.

Zgodność z Normami

Wyłącznik nadprądowy Hager S303 DX3 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przeznaczenie do ochrony obwodów elektrycznych w budownictwie i przemyśle. Posiada oznaczenie CE, gwarantujące zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy o charakterystyce C i prądzie 20 A znajduje zastosowanie w zabezpieczaniu obwodów odbiorczych o umiarkowanych prądach rozruchowych. Jest zalecany do instalacji, w których występują silniki, transformatory lub oświetlenie wyładowcze.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie odbiorników przemysłowych, takich jak małe silniki, pompy, wentylatory oraz urządzeń elektrotermicznych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemach rozdziału energii (w połączeniu z szynami HX3).
• Jako element zabezpieczający w obwodach sterowania i automatyki budynkowej wymagających charakterystyki C.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia od instalacji. Urządzenie należy zamocować na szynie TH35 (DIN) w rozdzielnicy, a przewody przyłączyć zgodnie z oznaczeniami – zalecane jest stosowanie szyn grzebieniowych lub sztyftowych dla zachowania porządku. Przekrój przewodów dobrać do prądu znamionowego 20 A oraz spodziewanego obciążenia. Momenty dokręcania zacisków oraz parametry przyłączeniowe należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaka jest różnica między zdolnością łączeniową 6 kA a 10 kA w tym wyłączniku? Wartość 6 kA odnosi się do normy IEC/EN 60898-1 (instalacje niskiego napięcia w budownictwie), natomiast 10 kA jest podawana według normy IEC/EN 60947-2 (aparatura przemysłowa). Oba parametry potwierdzają, że wyłącznik może być stosowany w obwodach o podwyższonym ryzyku zwarć – wyższa wartość dotyczy zastosowań przemysłowych.
• Czy wyłącznik można rozbudować o styki pomocnicze lub wyzwalacze? Tak, model S303 DX3 umożliwia dołączenie akcesoriów z serii DX3, takich jak styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe, co pozwala na zdalne sterowanie i sygnalizację stanu pracy.
• Jaki jest stopień ochrony wyłącznika? Aparatura modułowa montowana w rozdzielnicach standardowo posiada stopień ochrony IP20 od strony panelu (brak szczegółowych danych w karcie katalogowej produktu). Po zamontowaniu w rozdzielnicy stopień ochrony całej szafy może być wyższy w zależności od zastosowanej obudowy.
