Wyłącznik nadprądowy S 303 DX3 6KA 3P C16 | 407859 Legrand

Opis i Kluczowe Cechy

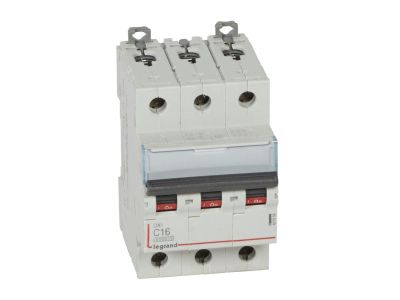

Wyłącznik nadprądowy S 303 DX3 o symbolu 407859 to trójbiegunowe urządzenie ochronne przeznaczone do instalacji 400 V~. Dzięki prądowi znamionowemu 16 A i charakterystyce C zapewnia skuteczną ochronę obwodów przed zwarciami i przeciążeniami, szczególnie w obwodach o charakterze rezystancyjnym i silnikowym. Zajmuje 3 moduły (szer. 52,5 mm) i montowany jest na szynie TH35.

• Znamionowa zdolność zwarciowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Gwarantuje niezawodne wyłączenie nawet w warunkach wysokich prądów zwarciowych, zwiększając bezpieczeństwo instalacji i chroniąc odbiorniki.
• Charakterystyka C (prąd wyzwalania 5–10×I_n): Odpowiednia do zabezpieczania linii zasilających odbiorniki o podwyższonym prądzie rozruchowym, np. silniki, transformatory czy układy oświetleniowe z statecznikami.
• Prąd znamionowy 16 A: Pozwala bezpiecznie pracować w obwodach o umiarkowanym obciążeniu, np. w rozdzielnicach mieszkaniowych i komercyjnych.
• Szerokość 3 modułów (17,5 mm każdy): Kompaktowa konstrukcja ułatwia zabudowę w standardowych rozdzielnicach, oszczędzając miejsce na szynie TH35.
• Kompatybilność z systemem optymalnego rozdziału energii HX3 do 125 A: Umożliwia współpracę z szynami grzebieniowymi i sztyftowymi, a także z wyposażeniem dodatkowym – stykami pomocniczymi, wyzwalaczami wzrostowymi i napędami z serii DX3 – co rozszerza funkcjonalność instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenie instalacji niskiego napięcia) oraz IEC/EN 60947-2 (łączniki niskonapięciowe do celów przemysłowych). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki parametrom technicznym i szerokiej kompatybilności, wyłącznik nadprądowy S 303 DX3 sprawdza się w różnorodnych instalacjach elektrycznych wymagających selektywnej ochrony przed zwarciami i przeciążeniami.

• Ochrona obwodów odbiorczych w budynkach mieszkalnych i biurowych – linie gniazd wtykowych, oświetlenia, ogrzewania.
• Zabezpieczenie sterowników PLC, styczników i przekaźników w szafach automatyki przemysłowej.
• Stosowanie jako zabezpieczenie przedlicznikowe w tablicach rozdzielczych o prądzie do 125 A współpracujących z systemem HX3.
• Wsparcie w instalacjach wymagających podwyższonej zdolności zwarciowej (10 kA wg normy przemysłowej), np. w zakładach produkcyjnych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające kwalifikacje SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przewody przyłączaj bezpośrednio lub za pomocą szyn grzebieniowych/sztyftowych – przekrój przewodów dobierz zgodnie z obciążeniem i normami (zalecany 1,5–16 mm²). Moment dokręcania śrub zacisków stosuj według dokumentacji producenta (standardowo ok. 2,5–3 Nm). Po montażu sprawdź poprawność połączeń i działanie wyzwalacza.

FAQ

• Czy wyłącznik nadprądowy S 303 DX3 ma podświetlenie / sygnalizację pracy? W standardowym wyposażeniu wyłącznik nie posiada podświetlenia. Stan załączenia sygnalizuje czarna dźwignia w położeniu I (załączony) / O (wyłączony). Możliwe jest dołożenie styku pomocniczego sygnalizującego stan pracy.
• Jaki stopień ochrony IP zapewnia to urządzenie? Wyłącznik przeznaczony jest do montażu wewnątrz rozdzielnicy. W danych producenta nie podano konkretnego stopnia IP – standardowo dla aparatury modułowej w rozdzielnicy przyjmuje się IP20 dla zacisków i IP40 dla obudowy rozdzielnicy. Montaż w suchym i czystym pomieszczeniu.
• Jaki jest tryb pracy styku wyłącznika? Wyłącznik działa w trybie prądowym – styk rozłączny jest normalnie zamknięty przy załączonej dźwigni. Charakterystyka C oznacza, że wyzwolenie następuje przy prądzie 5–10 razy większym od prądu znamionowego w mechanizmie termicznym i magnetycznym.
