Wyłącznik nadprądowy S 303 3P D 6A 6000A serii DX3 | 408085 Legrand

Opis i Kluczowe Cechy

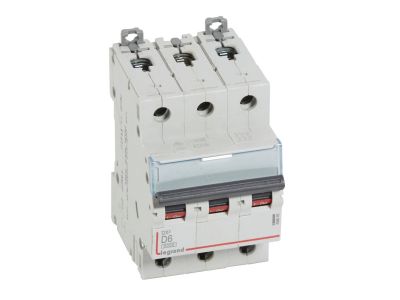

Wyłącznik nadprądowy S 303 serii DX3 (symbol 408085) to trójbiegunowe urządzenie ochronne o charakterystyce D i prądzie znamionowym 6 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2 zapewnia skuteczną ochronę instalacji przed przeciążeniami i zwarciami. Szerokość 3 modułów (17,5 mm) ułatwia montaż w rozdzielnicach na szynie TH35.

• Trójbiegunowa konstrukcja 3P, 400 V~: przeznaczona do obwodów trójfazowych, umożliwia symetryczne odłączanie wszystkich faz.
• Charakterystyka D (prąd zadziałania 10–20 I_n): odporna na wysokie prądy rozruchowe, idealna do zabezpieczania silników, transformatorów i obwodów indukcyjnych.
• Prąd znamionowy I_n = 6 A: dedykowany do obwodów o mniejszym obciążeniu, zapewnia precyzyjną selektywność zabezpieczeń.
• Znamionowa zwarciowa zdolność łączeniowa I_cn = 6000 A (IEC/EN 60898-1) / I_cu = 10 kA (IEC/EN 60947-2): gwarantuje wytrzymałość na duże prądy zwarciowe, chroniąc instalację i urządzenia odbiorcze.
• Szerokość 3 moduły (52,5 mm): kompaktowa budowa oszczędza miejsce w rozdzielnicy.
• Możliwość rozbudowy: kompatybilny z blokami różnicowoprądowymi, stykami pomocniczymi, wyzwalaczami i napędami serii DX3, a także z systemem szyn grzebieniowych HX3 do 125 A.

Zgodność z Normami

Wyłącznik nadprądowy S 303 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w warunkach pracy zgodnych z przeznaczeniem. Posiada certyfikację CE.

Zastosowanie

Wyłącznik nadprądowy S 303 znajduje zastosowanie w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach komercyjnych, gdzie wymagane jest zabezpieczenie obwodów o charakterystyce D.

• Zabezpieczanie obwodów silników elektrycznych przed przeciążeniem i zwarciem.
• Ochrona transformatorów i dławików.
• Ochrona obwodów oświetlenia wyładowczego lub LED o dużym prądzie rozruchowym.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako zabezpieczenie linii odbiorczych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w pozycji pionowej. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym i warunkami obciążenia. Zalecany moment dokręcania zacisków należy sprawdzić w dokumentacji producenta. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie.

FAQ

• Czy wyłącznik nadprądowy S 303 ma podświetlenie? Nie, wyłącznik nadprądowy nie posiada podświetlenia. Dźwignia ręczna jest czarna, a jej położenie sygnalizuje stan załączenia/wyłączenia.
• Jaki jest stopień ochrony wyłącznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo w warunkach rozdzielnicy montażowej aparatura modułowa osiąga ochronę IP20. W przypadku montażu na zewnątrz należy stosować dodatkowe obudowy.
• Czy charakterystyka D jest odpowiednia do zabezpieczania styczników? Charakterystyka D jest zalecana do obwodów o wysokich prądach rozruchowych, takich jak silniki i transformatory. W przypadku styczników należy dobrać charakterystykę w zależności od obciążenia; zaleca się konsultację z projektantem instalacji.
