Wyłącznik nadprądowy S 303 3P D 4A 6000A serii DX3 | 408084 Legrand

Opis i Kluczowe Cechy

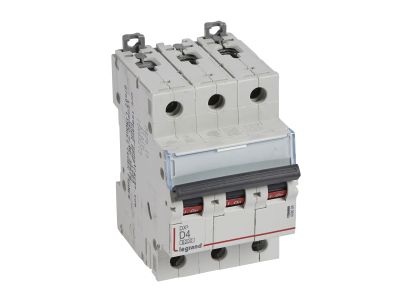

Wyłącznik nadprądowy S 303 (symbol 408084) z serii DX3 to trójbiegunowe urządzenie ochronne o charakterystyce D i prądzie znamionowym 4 A, przeznaczone do zabezpieczania obwodów odbiorczych przed skutkami przeciążeń i zwarć. Dzięki szerokości 3 modułów (52,5 mm) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy, a wysoka zwarciowa zdolność łączeniowa zapewnia skuteczne przerywanie prądów awaryjnych.

• Prąd znamionowy 4 A i charakterystyka D: Charakterystyka D (wyzwalanie 10–20×I_n) odpowiada na potrzeby obwodów z silnikami, transformatorami i innymi odbiornikami o wysokim prądzie rozruchowym – zapobiega zbędnym wyłączeniom przy jednoczesnym zachowaniu ochrony przed zwarciem.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Podwójna certyfikacja gwarantuje niezawodne wyłączenie prądów zwarciowych nawet w instalacjach o większej mocy zwarcia, co zwiększa bezpieczeństwo ludzi i urządzeń.
• Szerokość 3 moduły (52,5 mm): Kompaktowa obudowa pozwala na montaż w standardowych rozdzielnicach bez marnowania miejsca, co ułatwia projektowanie i rozbudowę instalacji.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/podnapięciowe i napędy silnikowe – łatwa rozbudowa funkcjonalności bez konieczności wymiany wyłącznika.
• Kompatybilność z systemem szyn grzebieniowych i blokami różnicowoprądowymi: Umożliwia szybkie łączenie w grupy oraz tworzenie kompletnych rozdzielnic z ochroną różnicowoprądową, zgodnie z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

Zgodność z Normami

Wyłącznik nadprądowy S 303 DX3 spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (10 kA przy 230/400 V~). Posiada certyfikat CE i jest przeznaczony do pracy w sieciach prądu przemiennego 230/400 V.

Zastosowanie

Dzięki charakterystyce D i prądowi 4 A wyłącznik znajduje zastosowanie przede wszystkim w obwodach, gdzie występują duże prądy rozruchowe. Sprawdza się w instalacjach przemysłowych, komercyjnych i mieszkaniowych wymagających niezawodnej ochrony przeciwzwarciowej i przeciążeniowej.

• Zabezpieczenie obwodów silników elektrycznych, sprężarek, pomp i wentylatorów
• Ochrona transformatorów małej mocy oraz zasilaczy impulsowych
• Sterowanie i bezpieczeństwo w rozdzielnicach głównych i podrozdzielnicach
• Integracja z systemem szyn grzebieniowych i blokami różnicowoprądowymi w ramach rozdzielnic HX3

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 303 DX3 może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami do obciążenia 4 A (zalecany min. 1,5 mm²). Moment dokręcania zacisków oraz parametry przewodów – zgodnie z dokumentacją techniczną producenta. Po instalacji sprawdź poprawność działania wyłącznika ręcznym przełączeniem dźwigni.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S 303 D 4A? Charakterystyka D oznacza, że wyzwalanie termiczne (przeciążeniowe) następuje w zakresie 1,13–1,45×I_n, a wyzwalanie magnetyczne (zwarciowe) przy prądzie 10–20×I_n (40–80 A). Jest to rozwiązanie dedykowane obwodom z silnikami i transformatorami o wysokim prądzie rozruchowym.
• Czy wyłącznik można wyposażyć w styki pomocnicze lub wyzwalacze? Tak, wyłącznik S 303 DX3 umożliwia montaż akcesoriów z serii DX3: styków pomocniczych (sygnalizacja położenia), wyzwalaczy wzrostowych i podnapięciowych oraz napędów silnikowych. Umożliwia to zdalne sterowanie i monitorowanie stanu pracy.
• Jaki jest stopień ochrony (IP) wyłącznika? Standardowo aparatura modułowa montowana na szynie TH35 w rozdzielnicy charakteryzuje się stopniem ochrony IP20 (ochrona przed dotknięciem palcami i ciałami stałymi >12,5 mm). Producent nie deklaruje wyższego stopnia – produkt przeznaczony do montażu w suchych pomieszczeniach, w rozdzielnicy obudowanej.
