Wyłącznik nadprądowy S 303 3P D 40A 6000A serii DX3 | 408093 Legrand

Opis i Kluczowe Cechy

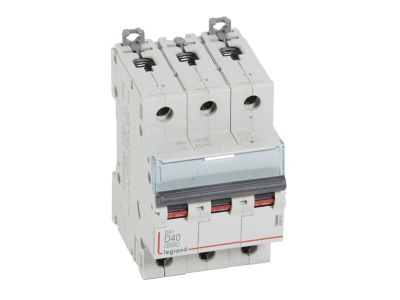

Wyłącznik nadprądowy S 303 (symbol 408093) serii DX3 to trójbiegunowe urządzenie o charakterystyce D i prądzie znamionowym 40 A, przeznaczone do instalacji napięcia 400 V~. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2 zapewnia skuteczną ochronę przed skutkami zwarć w różnego typu obwodach. Szerokość 3 modułów (17,5 mm każdy) pozwala na oszczędne zagospodarowanie rozdzielnicy.

• Charakterystyka D, prąd 40 A: Idealna do zabezpieczania obwodów z dużymi prądami rozruchowymi, np. silników elektrycznych, transformatorów i innych odbiorników indukcyjnych – minimalizuje ryzyko niepożądanych wyłączeń przy rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa: 6000 A (IEC/EN 60898-1) oraz 10 000 A (IEC/EN 60947-2) – gwarantuje niezawodne przerywanie zwarć w różnych systemach sieciowych, zwiększając bezpieczeństwo instalacji.
• Montaż na szynie TH35: Szybki i pewny montaż w rozdzielnicy, zgodny z powszechnie stosowanym standardem DIN.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: Umożliwia rozbudowę i integrację z modułami HX3 dla efektywnego zarządzania energią w instalacji.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy zdalne oraz przyłączanie bloków różnicowoprądowych – daje elastyczność w dostosowaniu do specyficznych wymagań obwodu.

Zgodność z Normami

Wyłącznik nadprądowy S 303 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A) oraz IEC/EN 60947-2 (znamionowa zwarciowa zdolność łączeniowa 10 kA). Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Wyłącznik z charakterystyką D i prądem 40 A został zaprojektowany do zabezpieczania obwodów, w których występują wysokie prądy rozruchowe. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz w budynkach użyteczności publicznej.

• Zabezpieczanie silników elektrycznych, sprężarek, pomp i wentylatorów – ochrona przed zwarciami i przeciążeniami.
• Ochrona transformatorów i dławików w rozdzielnicach głównych i podrozdzielnicach.
• Stosowanie w instalacjach z systemem HX3 do optymalnego rozdziału energii (do 125 A).
• Element rozdzielnic w budynkach przemysłowych, magazynowych i komercyjnych wymagających wysokiej selektywności.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 40 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta (zalecany moment: 2,0–2,5 Nm). Po zamontowaniu sprawdzić poprawność połączeń i działanie wyłącznika.

FAQ

• Do czego służy charakterystyka D w wyłączniku nadprądowym? Charakterystyka D oznacza, że wyłącznik wyzwala się przy prądzie zwarciowym około 10–20 razy większym od prądu znamionowego. Jest przeznaczona przede wszystkim do zabezpieczania obwodów z dużymi prądami rozruchowymi, np. silników, transformatorów, urządzeń spawalniczych.
• Jaka jest różnica między zdolnością zwarciową 6 kA a 10 kA? Zgodnie z danymi technicznymi wyłącznik posiada zdolność łączeniową 6000 A według normy IEC/EN 60898-1 (typ B/C/D dla instalacji domowych) oraz 10 000 A według normy IEC/EN 60947-2 (dla instalacji przemysłowych). Wyższa wartość pozwala stosować go w obwodach o większej mocy zwarciowej.
• Czy można podłączyć do tego wyłącznika blok różnicowoprądowy? Tak, wyłącznik nadprądowy S 303 serii DX3 umożliwia przyłączanie bloków różnicowoprądowych z tej samej serii, co pozwala na stworzenie kompaktowego modułu ochrony różnicowo-nadprądowej.
