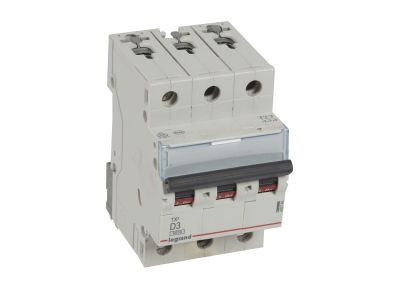

Wyłącznik nadprądowy S 303 3P D 3A 6000A serii TX3 | 403749 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 303 3P D 3A 6000A serii TX3 (symbol 403749) to trójbiegunowy aparat modułowy o szerokości 3 modułów (52,5 mm), przeznaczony do zabezpieczania obwodów przed przeciążeniami i zwarciami. Dzięki charakterystyce D i prądowi znamionowemu 3 A zapewnia skuteczną ochronę w instalacjach z urządzeniami o wysokim prądzie rozruchowym, np. silnikami elektrycznymi.

• Znamionowa zwarciowa zdolność łączeniowa: Icn = 6 kA według IEC 60898-1 oraz Icu = 10 kA według IEC 60947-2 – gwarantuje bezpieczne wyłączenie zwarć w sieciach 230/400 V~.
• Charakterystyka D: zaprojektowana do obciążeń o dużym prądzie rozruchowym, takich jak transformatory czy silniki – zapobiega zbędnym wyłączeniom przy rozruchu.
• Szerokość 3 modułów (17,5 mm każdy): standardowy wymiar ułatwiający montaż w rozdzielnicach modułowych.
• Możliwość rozbudowy: wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3 – zwiększa funkcjonalność i automatyzację.
• Dźwignia załączająca w kolorze czarnym: wyraźna wizualna informacja o stanie łączeniowym aparatu.

Zgodność z Normami

Wyłącznik nadprądowy S 303 3P D 3A spełnia wymagania norm IEC 60898-1 (Icn = 6 kA) oraz IEC 60947-2 (Icu = 10 kA). Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami. Przeznaczony do pracy w sieciach 230/400 V~.

Zastosowanie

Wyłącznik nadprądowy S 303 znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami, szczególnie tam, gdzie obciążenia generują chwilowe skoki prądu.

• Zabezpieczanie obwodów silnikowych (np. wentylatory, pompy, sprężarki) przed zwarciami i przeciążeniami.
• Ochrona obwodów oświetleniowych z dużymi prądami rozruchowymi (np. lampy wyładowcze, LED z zasilaczami impulsowymi).
• Stosowanie w rozdzielnicach przemysłowych i budynkowych jako zabezpieczenie główne lub odbiorcze.
• Współpraca z aparaturą sterującą (styczniki, przekaźniki) w szafach sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Aparat mocuje się na szynie DIN TH35 (wspornik TH35) bez użycia narzędzi. Przekrój przewodów należy dobrać do prądu znamionowego 3 A oraz spodziewanego obciążenia. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Możliwe jest łączenie za pomocą szyn grzebieniowych lub sztyftowych. Pamiętaj o zakazie przyłączania bloków różnicowoprądowych – wyłącznik nie jest przystosowany do współpracy z modułami RCD.

FAQ

• Jaka jest znamionowa zwarciowa zdolność łączeniowa wyłącznika? Zgodnie z normą IEC 60898-1 wynosi 6 kA dla napięcia 230/400 V~, natomiast według IEC 60947-2 wynosi 10 kA. Oba parametry są zapewnione przez producenta.
• Czy wyłącznik nadaje się do ochrony silników elektrycznych? Tak, charakterystyka D jest specjalnie zaprojektowana do obciążeń o wysokim prądzie rozruchowym, typowym dla silników, transformatorów i innych urządzeń indukcyjnych.
• Czy można do niego podłączyć blok różnicowoprądowy? Nie, wyłącznik S 303 3P D 3A nie pozwala na bezpośrednie przyłączenie modułów RCD. W celu uzyskania ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik różnicowoprądowy w rozdzielnicy.
