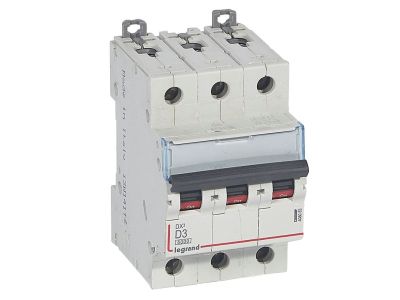

Wyłącznik nadprądowy S 303 3P D 3A 6000A serii DX3 | 408083 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 303 serii DX3 (symbol 408083) to trójbiegunowy aparat elektroinstalacyjny o prądzie znamionowym 3 A, zaprojektowany do ochrony obwodów przed skutkami przeciążeń i zwarć. Charakterystyka D gwarantuje selektywność przy rozruchu odbiorników o wysokim prądzie udarowym, takich jak silniki czy transformatory. Znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A (wg IEC/EN 60898-1) oraz 10 kA (wg IEC/EN 60947-2), co zapewnia bezpieczne wyłączenie nawet przy ekstremalnych warunkach zwarciowych. Szerokość 3 modułów (52,5 mm) umożliwia łatwy montaż w rozdzielnicach modułowych.

• Prąd znamionowy 3 A: gwarantuje precyzyjną ochronę obwodów o niskim obciążeniu, zapobiegając przegrzaniu przewodów i odbiorników.
• Charakterystyka D: wysoki próg wyzwalania (10-20x In) – idealna do obwodów z silnikami, transformatorami i dławikami, eliminuje niepotrzebne wyłączenia przy rozruchu.
• Zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): dwie niezależne deklaracje normatywne zapewniają bezpieczne działanie w instalacjach domowych i przemysłowych.
• Szerokość 3 moduły (52,5 mm): oszczędność miejsca w rozdzielnicy; możliwość rozbudowy o styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3.
• Montaż na szynie TH35: szybki i pewny montaż w standardowych rozdzielnicach; możliwość łączenia szynami grzebieniowymi lub sztyftowymi.

Zgodność z Normami

Wyłącznik nadprądowy S 303 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikat CE i jest zgodny z wymogami dyrektyw niskonapięciowej oraz kompatybilności elektromagnetycznej. Aparat jest w pełni kompatybilny z systemem optymalnego rozdziału energii HX3 do 125 A.

Zastosowanie

Dzięki charakterystyce D i podwyższonej zdolności zwarciowej wyłącznik S 303 znajduje zastosowanie w obwodach, gdzie występują duże prądy rozruchowe. Stosowany jest zarówno w instalacjach mieszkaniowych, jak i przemysłowych.

• Ochrona obwodów silników elektrycznych, sprężarek, pomp – zapobiega wyłączeniom podczas rozruchu.
• Zabezpieczenie transformatorów i dławików przed zwarciami i przeciążeniami.
• Sterowanie i ochrona oświetlenia przemysłowego, w tym lamp wyładowczych z zapłonnikami.
• Rozdzielnice w budynkach użyteczności publicznej – tam gdzie wymagana jest selektywność i wysoka zdolność wyłączania.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie i upewnij się, że obwód jest pozbawiony napięcia. Aparat montuje się na szynie TH35 (DIN) w pozycji pionowej. Do podłączenia przewodów stosuj przekroje zgodne z obciążalnością prądową (max. przekrój przyłączany wg dokumentacji producenta). Moment dokręcania zacisków – zgodnie z instrukcją dołączoną do wyłącznika. W przypadku stosowania szyn grzebieniowych pamiętaj o zachowaniu odstępów izolacyjnych. Opcjonalne akcesoria (styki pomocnicze, wyzwalacze, napędy) montuj po stronie lewej lub prawej urządzenia zgodnie z instrukcją.

FAQ

• Czy wyłącznik nadprądowy S 303 posiada podświetlenie? Nie, wyłącznik nie jest wyposażony w podświetlenie. Dźwignia załączająca jest w kolorze czarnym, a jej położenie (I – załączony, O – wyłączony) wskazuje stan pracy.
• Jaki jest stopień ochrony obudowy wyłącznika? Dla aparatury modułowej w rozdzielnicy standardowo przyjmuje się IP20, co oznacza ochronę przed dotknięciem palcem. Po zamontowaniu w rozdzielnicy z drzwiami stopień ochrony może być wyższy (IP40/IP54) – zależy od obudowy. Konkretny stopień ochrony produktu nie został podany w dokumentacji.
• Czy charakterystyka D oznacza, że wyłącznik jest przeznaczony tylko do silników? Charakterystyka D (10-20x In) jest zalecana do obwodów z odbiornikami o dużym prądzie rozruchowym, w tym silników, transformatorów, dławików, ale może być także stosowana w instalacjach przemysłowych gdzie wymagana jest selektywność. W instalacjach mieszkalnych częściej stosuje się charakterystyki B lub C.
