Wyłącznik nadprądowy S 303 3P D 32A 6000A serii DX3 | 408092 Legrand

Opis i Kluczowe Cechy

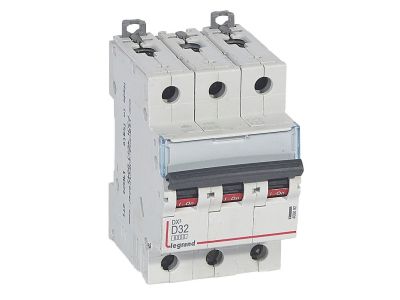

Wyłącznik nadprądowy S303 serii DX3 (symbol 408092) to trójbiegunowy aparat modułowy o charakterystyce D, prądzie znamionowym 32 A i napięciu 400 V~. Zapewnia ochronę przeciążeniową i zwarciową, a jego znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2. Szerokość 3 modułów (52,5 mm) pozwala na łatwy montaż w rozdzielnicach na szynie TH35. Charakterystyka D jest optymalna do zabezpieczania obwodów o wysokim prądzie rozruchowym, takich jak silniki czy transformatory.

• Charakterystyka D: Przeznaczona do obwodów z urządzeniami generującymi duży prąd rozruchowy (np. silniki, pompy) – zapobiega niepotrzebnym wyzwoleniom przy jednoczesnym zachowaniu skutecznej ochrony.
• Prąd znamionowy 32 A: Umożliwia bezpieczne prowadzenie prądu obciążenia do 32 A w temperaturze otoczenia do 30°C, bez ryzyka przegrzania styków.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Gwarantuje bezpieczne wyłączenie zwarć o wysokiej energii w instalacjach domowych i przemysłowych.
• Szerokość 3 modułów (52,5 mm): Zwarta konstrukcja oszczędza miejsce w rozdzielnicy, a standardowy wymiar ułatwia projektowanie i rozbudowę.
• Możliwość rozbudowy akcesoriami DX3: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy oraz bloki różnicowoprądowe – zwiększa elastyczność systemu.

Zgodność z Normami

Wyłącznik nadprądowy S303 spełnia wymagania norm IEC/EN 60898-1 (aparatura do zabezpieczania instalacji domowych i podobnych) oraz IEC/EN 60947-2 (aparatura do zastosowań przemysłowych). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Model S303 o charakterystyce D znajduje zastosowanie tam, gdzie występują obciążenia o wysokim prądzie rozruchowym. Sprawdza się zarówno w instalacjach mieszkaniowych, jak i przemysłowych.

• Ochrona obwodów silników elektrycznych, sprężarek, pomp i wentylatorów – charakterystyka D umożliwia płynny rozruch bez zbędnych wyłączeń.
• Zabezpieczenie obwodów oświetleniowych i gniazd wtyczkowych w budynkach komercyjnych i przemysłowych.
• Stosowany w rozdzielnicach głównych i podrozdzielniach jako wyłącznik nadprądowy do linii trójfazowych 400 V.
• Idealny do instalacji wymagających selektywności zwarciowej z wyłącznikami o niższym prądzie znamionowym.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S303 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz miejsce pracy przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przyłączanie przewodów wykonuj zgodnie z dokumentacją techniczną producenta – stosuj moment dokręcania śrub zalecany przez producenta. Przekrój przewodów dobierz do prądu znamionowego 32 A (min. 4 mm² Cu – dla większych odległości i obciążeń zweryfikuj spadek napięcia). Użycie szyn grzebieniowych lub sztyftowych z serii HX3 ułatwia rozdział energii i zachowanie porządku w rozdzielnicy.

FAQ

• Czy wyłącznik nadprądowy S303 nadaje się do ochrony obwodów silnikowych? Tak, charakterystyka D jest zaprojektowana z myślą o obciążeniach o dużym prądzie rozruchowym (nawet 10–14 razy większym od prądu znamionowego). Dzięki temu silnik może swobodnie rozruch, a wyłącznik zadziała dopiero przy zwarciu lub przeciążeniu.
• Jaka jest maksymalna zdolność łączeniowa wyłącznika? Znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A według normy IEC/EN 60898-1 (instalacje domowe) oraz 10 kA według IEC/EN 60947-2 (zastosowania przemysłowe) przy napięciu 230/400 V~.
• Czy można podłączyć do niego blok różnicowoprądowy lub wyzwalacz? Tak, seria DX3 umożliwia przyłączanie bloków różnicowoprądowych (RCD) oraz wyposażenie w styki pomocnicze, wyzwalacze wzrostowe/napięciowe i napędy. Dzięki temu możliwe jest zbudowanie kompletnej rozdzielnicy z funkcjami dodatkowymi.
