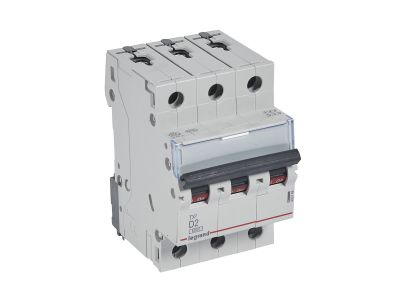

Wyłącznik nadprądowy S 303 3P D 2A 6000A serii TX3 | 403748 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 303 serii TX3 (symbol 403748) to trójbiegunowe urządzenie zabezpieczające o charakterystyce D i prądzie znamionowym 2 A. Szerokość 3 modułów (52,5 mm) zapewnia oszczędność miejsca w rozdzielnicy, a znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 60898-1) i 10 kA (IEC 60947-2) gwarantuje bezpieczne wyłączanie zwarć w obwodach przemysłowych i budynkowych.

• Prąd znamionowy 2 A: Precyzyjna ochrona obwodów o małym obciążeniu, np. w sterowaniu silników lub transformatorów, bez ryzyka zbędnych wyłączeń.
• Charakterystyka D: Wyzwalanie przy prądzie 10-20 krotności In – dedykowana do odbiorników o wysokim prądzie rozruchowym, takich jak silniki, dźwigniki czy sprężarki.
• Znamionowa zwarciowa zdolność łączeniowa: 6000 A (wg IEC 60898-1) i 10 kA (wg IEC 60947-2) – wysoki poziom bezpieczeństwa przy zwarciu w warunkach instalacyjnych.
• Szerokość 3 modułów (17,5 mm każdy): Kompaktowa konstrukcja umożliwia efektywne zagospodarowanie przestrzeni w rozdzielnicy modułowej.
• Możliwość rozbudowy: Łatwe dokładanie styków pomocniczych, wyzwalaczy i napędów z serii DX3 – elastyczność w automatyzacji obwodów.
• Montaż na szynie TH35: Szybki i pewny montaż we wszystkich standardowych rozdzielnicach, z możliwością łączenia szynami grzebieniowymi lub sztyftowymi.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898-1 (zabezpieczenie nadprądowe w instalacjach niskiego napięcia) oraz IEC 60947-2 (łączniki niskonapięciowe – wyłączniki do zastosowań przemysłowych). Posiada certyfikację CE potwierdzającą zgodność z europejskimi wymaganiami bezpieczeństwa.

Zastosowanie

Charakterystyka D i prąd 2 A sprawiają, że wyłącznik S 303 TX3 doskonale sprawdza się w obwodach z odbiornikami generującymi wysokie prądy rozruchowe, a także w układach wymagających selektywnego zabezpieczenia. Zalecane zastosowania:

• Zabezpieczanie obwodów silników elektrycznych małej mocy (np. wentylatory, pompy, sprężarki).
• Ochrona transformatorów sterowniczych i dławików – gdzie prąd rozruchowy kilkukrotnie przewyższa prąd znamionowy.
• Stosowanie w rozdzielnicach oświetlenia wyładowczego (lampy sodowe, rtęciowe) z dużym impulsem zapłonu.
• Jako wyłącznik główny w szafach sterowniczych z odbiornikami indukcyjnymi – zapewnia selektywność z wyłącznikami o charakterystyce B/C.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Urządzenie montuje się na szynie DIN TH35 (35 mm). Do przyłączania przewodów stosuj odpowiednie końcówki – przekrój przewodów dobierz do prądu znamionowego (zalecane 1,5–2,5 mm² dla 2 A). Momenty dokręcania zacisków oraz parametry szyn grzebieniowych należy stosować zgodnie z dokumentacją techniczną producenta. Wyłącznik nie umożliwia dołączenia bloków różnicowoprądowych – w razie potrzeby ochrony różnicowej zastosuj osobny wyłącznik RCD.

FAQ

• Jaka jest różnica między charakterystyką D a B lub C? Charakterystyka D wyzwala przy prądzie 10–20 krotności prądu znamionowego, co pozwala na opóźnione wyłączenie – nie powoduje zbędnych zadziałań przy rozruchu silników. B wyzwala przy 3–5×In, a C przy 5–10×In.
• Czy można podłączyć do wyłącznika blok różnicowoprądowy? Nie, konstrukcja S 303 serii TX3 nie przewiduje montażu bloków RCD. Do ochrony przeciwporażeniowej należy zastosować oddzielny wyłącznik różnicowoprądowy w obwodzie.
• Jaki stopień ochrony ma to urządzenie? Wyłącznik nadprądowy jako aparat modułowy jest przeznaczony do montażu wewnątrz rozdzielnicy, która zapewnia odpowiedni stopień ochrony (np. IP40 lub wyższy). Sam wyłącznik nie posiada określonego IP – typowo dla aparatury modułowej stosuje się IP20 w suchych pomieszczeniach.
