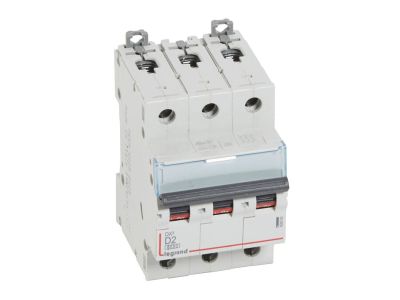

Wyłącznik nadprądowy S 303 3P D 2A 6000A serii DX3 | 408082 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy trójbiegunowy S 303 serii DX3 o charakterystyce D i prądzie znamionowym 2 A, przystosowany do napięcia 400 V~. Zapewnia zwarciową zdolność łączeniową 6000 A zgodnie z IEC/EN 60898-1 oraz 10 kA zgodnie z IEC/EN 60947-2. Dzięki szerokości 3 modułów (52,5 mm) umożliwia oszczędne zagospodarowanie miejsca w rozdzielnicy. Przeznaczony do montażu na szynie TH35.

• Charakterystyka D: Skuteczne zabezpieczenie obwodów z dużymi prądami rozruchowymi, np. silników elektrycznych i transformatorów, zapobiegając zbędnym wyłączeniom.
• Prąd znamionowy 2 A: Precyzyjna ochrona obwodów o niewielkim obciążeniu, minimalizująca ryzyko przegrzania przewodów i odbiorników.
• Zwarciowa zdolność łączeniowa 6000 A / 10 kA: Wysoka odporność na zwarcia wg dwóch niezależnych norm, gwarantująca bezpieczeństwo instalacji w typowych warunkach przemysłowych i komercyjnych.
• Szerokość 3 modułów (52,5 mm): Kompaktowa budowa ułatwia aranżację rozdzielnic i pozwala na zachowanie przejrzystego układu aparatury.
• Możliwość rozbudowy akcesoriami: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3, a także łączyć z blokami różnicowoprądowymi – elastyczne dopasowanie do rosnących wymagań instalacji.
• Kompatybilność z systemem HX3: Współpraca z Systemem Optymalnego Rozdziału Energii HX3 do 125 A umożliwia efektywne zarządzanie dystrybucją mocy w rozdzielnicach.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (10 kA przy 230/400 V~), co potwierdza jego parametry ochronne i bezpieczeństwo użytkowania zgodne z europejskimi standardami.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy S 303 znajduje zastosowanie w instalacjach niskiego napięcia 400 V, szczególnie tam, gdzie wymagana jest charakterystyka D i mały prąd znamionowy. Dzięki elastyczności rozbudowy sprawdza się w różnorodnych obwodach.

• Ochrona obwodów silnikowych i transformatorów o dużym prądzie rozruchowym – zapewnia selektywność i unikanie niepotrzebnych wyłączeń.
• Zabezpieczanie obwodów oświetleniowych, gniazd wtyczkowych i sterowników o niskim poborze prądu w budynkach użyteczności publicznej i przemysłowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest kompaktowa aparatura 3-modułowa z możliwością późniejszej rozbudowy.
• Integracja z modułami różnicowoprądowymi i akcesoriami DX3 – tworzenie kompleksowych zestawów ochronno-sterowniczych w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie montażowej TH35 (35 mm). Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego 2 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac zawsze upewnij się, że obwód jest odłączony od źródła zasilania.

FAQ

• Czy wyłącznik nadprądowy S 303 nadaje się do ochrony silników elektrycznych? Tak, charakterystyka D jest zaprojektowana z myślą o obwodach z dużymi prądami rozruchowymi, typowymi dla silników, transformatorów i urządzeń indukcyjnych.
• Jakie są wartości zwarciowej zdolności łączeniowej tego wyłącznika? Zgodnie z normą IEC/EN 60898-1 wynosi 6000 A, natomiast według IEC/EN 60947-2 – 10 kA (dla napięcia 230/400 V~).
• Czy można połączyć ten wyłącznik z wyłącznikiem różnicowoprądowym? Tak, wyłącznik nadprądowy S 303 serii DX3 umożliwia przyłączanie bloków różnicowoprądowych z tej samej serii, co pozwala na stworzenie zintegrowanego zabezpieczenia przeciążeniowego, zwarciowego i różnicowoprądowego.
