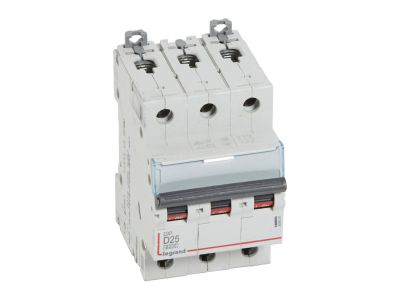

Wyłącznik nadprądowy S 303 3P D 25A 6000A serii DX3 | 408091 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 303 serii DX3 o symbolu 408091 to trójbiegunowy aparat modułowy o prądzie znamionowym 25 A i charakterystyce D. Zaprojektowany do zabezpieczania obwodów przed skutkami przeciążeń i zwarć, gwarantuje niezawodną ochronę instalacji elektrycznych. Szerokość 3 modułów (17,5 mm każdy) ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 25 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów.
• Charakterystyka D: Przeznaczona do obwodów z dużymi prądami rozruchowymi, np. silników, transformatorów – eliminuje zbędne wyłączenia podczas rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Gwarantuje skuteczne przerwanie prądów zwarciowych w różnych warunkach instalacyjnych.
• Trójbiegunowy 400 V~: Odpowiedni do zabezpieczania obwodów trójfazowych, np. w sieciach TN.
• Kompatybilność z systemem HX3 do 125 A: Umożliwia optymalny rozdział energii i łatwą rozbudowę instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S 303 DX3 spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 6000 A) oraz IEC/EN 60947-2 (10 kA). Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy 408091 znajduje zastosowanie w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych, gdzie wymagana jest ochrona obwodów o charakterystyce D. Doskonale sprawdza się w:

• Ochronie obwodów silników elektrycznych, sprężarek i pomp o wysokim prądzie rozruchowym.
• Zabezpieczaniu linii zasilających transformatory i dławiki.
• Instalacjach oświetleniowych z lampami wyładowczymi (np. LED, HID) generującymi skoki prądu.
• Rozdzielnicach głównych i podrozdzielnicach w systemie optymalnego rozdziału energii HX3.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 303 DX3 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 25 A oraz warunków zwarciowych. Moment dokręcania zacisków oraz dopuszczalne typy przewodów należy sprawdzić w dokumentacji producenta. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych dla uproszczenia rozprowadzenia przewodów.

FAQ

• Czy wyłącznik nadprądowy 408091 jest wyposażony w styk pomocniczy? Sam wyłącznik nie zawiera styków pomocniczych, jednak istnieje możliwość wyposażenia go w styki pomocnicze, wyzwalacze oraz napędy z serii DX3 (akcesoria dostępne oddzielnie).
• Jaki jest stopień ochrony IP wyłącznika S 303 DX3? Producent nie podaje stopnia ochrony IP w dostarczonych danych. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga IP20 (ochrona przed ciałami stałymi >12 mm, brak ochrony przed wilgocią). Dokładne dane należy zweryfikować w karcie katalogowej.
• Czy wyłącznik nadprądowy 25 A D może być używany w sieci 230 V? Tak, jest przystosowany do napięcia 230/400 V~. W sieci jednofazowej (230 V) wykorzystuje się jeden biegun, ale urządzenie jest trójbiegunowe – dostępne są również wersje 1-biegunowe serii DX3.
