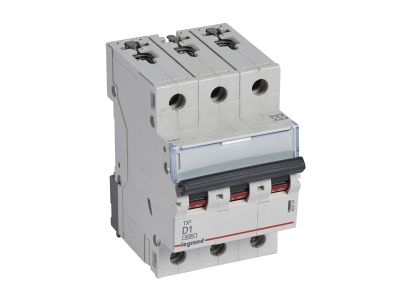

Wyłącznik nadprądowy S 303 3P D 1A 6000A serii TX3 | 403747 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 303 serii TX3 (symbol 403747) to trójbiegunowy aparat modułowy o charakterystyce D i prądzie znamionowym 1 A, przeznaczony do pracy w sieciach 400 V~. Jego zwarta budowa w szerokości 3 modułów (52,5 mm) pozwala na oszczędność miejsca w rozdzielnicy. Znamionowa zwarciowa zdolność łączeniowa wynosi 6 kA według IEC 60898-1 oraz 10 kA według IEC 60947-2, co zapewnia wysokie bezpieczeństwo w przypadku zwarcia. Czarna dźwignia załączająca ułatwia identyfikację stanu pracy.

• Trójbiegunowy 400 V~: Umożliwia jednoczesne zabezpieczenie trzech faz w układach trójfazowych, co upraszcza instalację i zwiększa niezawodność.
• Charakterystyka D, prąd 1 A: Zaprojektowana do zabezpieczania obwodów z dużymi prądami rozruchowymi, np. silników, transformatorów, przy jednoczesnym niezawodnym wyłączaniu przy przeciążeniach i zwarciu.
• Zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka wytrzymałość na prądy zwarciowe gwarantuje bezpieczeństwo instalacji i osób w trudnych warunkach sieci.
• Szerokość 3 moduły (52,5 mm): Kompaktowa konstrukcja pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy, szczególnie przy ograniczonej liczbie miejsc modułowych.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, co zwiększa funkcjonalność i dostosowuje go do potrzeb automatyki.

Zgodność z Normami

Wyłącznik nadprądowy S 303 TX3 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2. Posiada certyfikację CE, co potwierdza zgodność z europejskimi wymaganiami bezpieczeństwa i jakości.

Zastosowanie

Dzięki charakterystyce D i niskiemu prądowi 1 A, wyłącznik ten znajduje zastosowanie w obwodach wymagających selektywnego zabezpieczenia przed zwarciami i przeciążeniami, szczególnie tam, gdzie występują impulsy prądowe.

• Zabezpieczanie obwodów sterowania i automatyki przemysłowej, np. cewek styczników, przekaźników, zasilaczy PLC.
• Ochrona transformatorów małej mocy oraz dławików w układach zasilania.
• Zastosowanie w rozdzielnicach budynkowych i przemysłowych jako zabezpieczenie linii odbiorczych o niskim poborze prądu z charakterystyką D.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 303 TX3 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w pionie. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego (1 A) i warunków obciążenia. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Ze względu na brak możliwości przyłączania bloków różnicowoprądowych, stosuj wyłącznik samodzielnie lub z odpowiednimi akcesoriami.

FAQ

• Czy ten wyłącznik można podłączyć z blokiem różnicowoprądowym? Nie, wyłącznik nadprądowy S 303 TX3 nie pozwala na bezpośrednie przyłączanie bloków różnicowoprądowych. Do ochrony różnicowoprądowej należy zastosować osobny wyłącznik różnicowoprądowy lub kombi.
• Jaka jest szerokość modułowa i na jakiej szynie montuje się wyłącznik? Szerokość wynosi 3 moduły (52,5 mm). Montaż odbywa się na standardowej szynie TH35 (DIN).
• Jakie akcesoria można zastosować z tym wyłącznikiem? Można go wyposażyć w styki pomocnicze, wyzwalacze napięciowe i napędy z serii DX3, co pozwala na zdalne sterowanie i sygnalizację stanu pracy.
