Wyłącznik nadprądowy S 303 3P D 16A 6000A serii DX3 | 408089 Legrand

Opis i Kluczowe Cechy

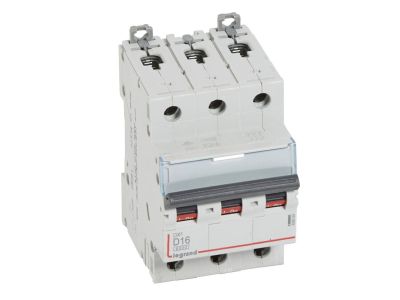

Wyłącznik nadprądowy S 303 (symbol 408089) z serii DX3 to trójbiegunowy aparat modułowy o charakterystyce D i prądzie znamionowym 16 A, przeznaczony do pracy w sieciach 230/400 V~. Dzięki szerokości 3 modułów (52,5 mm) montuje się go w standardowych rozdzielnicach na szynie TH35. Model ten cechuje wysoka zwarciowa zdolność łączeniowa – 6 kA wg IEC/EN 60898-1 oraz 10 kA wg IEC/EN 60947-2 – co zapewnia skuteczne wyłączanie prądów zwarciowych i ochronę instalacji.

• Charakterystyka D i prąd 16 A: Przeznaczony do zabezpieczania obwodów o wysokim prądzie rozruchowym, takich jak silniki elektryczne, transformatory czy dźwigniki – zapobiega niepożądanym wyłączeniom przy jednoczesnej ochronie przeciążeniowej i zwarciowej.
• Znamionowa zwarciowa zdolność łączeniowa: 6000 A (IEC/EN 60898-1) / 10 000 A (IEC/EN 60947-2) – gwarantuje niezawodne wyłączenie w przypadku zwarcia, minimalizując ryzyko uszkodzenia urządzeń i instalacji.
• Kompatybilność z systemem HX3: Pełna integracja z Systemem Optymalnego Rozdziału Energii HX3 (do 125 A) umożliwia tworzenie uporządkowanych, bezpiecznych rozdzielnic głównych i podrozdzielnic.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy oraz bloki różnicowoprądowe z serii DX3 – zapewnia elastyczność w dostosowaniu funkcji do potrzeb obwodu.
• Dźwignia załączająca w kolorze czarnym: Czarna dźwignia ułatwia szybką identyfikację charakterystyki D w rozdzielnicy, co przyspiesza prace serwisowe i konserwacyjne.

Zgodność z Normami

Wyłącznik nadprądowy S 303 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (zabezpieczanie instalacji domowych i podobnych) oraz IEC/EN 60947-2 (łączniki niskonapięciowe do celów przemysłowych). Posiada certyfikat CE potwierdzający zgodność z odpowiednimi dyrektywami europejskimi.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności zwarciowej wyłącznik S303 sprawdza się w obwodach o prądach udarowych, zarówno w instalacjach przemysłowych, jak i komercyjnych. Typowe scenariusze zastosowania:

• Zabezpieczanie obwodów silnikowych – pompy, wentylatory, sprężarki, obrabiarki.
• Ochrona transformatorów, dławików i innych odbiorników o wysokim prądzie rozruchu.
• Główne i podrozdzielnice w systemach rozdzielu energii HX3 do 125 A.
• Instalacje w budynkach użyteczności publicznej, halach produkcyjnych i magazynach.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przewody należy łączyć zgodnie z dokumentacją techniczną – zalecany moment dokręcania oraz maksymalny przekrój przewodów podano w instrukcji producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Dozwolone jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, a także podłączanie bloków różnicowoprądowych od góry lub dołu.

FAQ

• Czy wyłącznik nadprądowy S303 może współpracować z wyłącznikiem różnicowoprądowym? Tak, dzięki dedykowanej konstrukcji możliwe jest bezpośrednie przyłączenie bloków różnicowoprądowych z serii DX3, tworząc kompaktowy zestaw RCD+MCB.
• Jaka jest charakterystyka wyzwalania tego wyłącznika? Jest to charakterystyka D, co oznacza wyzwalanie przy prądzie od 10 do 20 krotności prądu znamionowego. Idealnie nadaje się do obwodów z dużymi prądami rozruchowymi, np. silników.
• Czy można montować styk pomocniczy lub napęd zdalny? Tak, wyłącznik można wyposażyć w akcesoria z serii DX3: styki pomocnicze, wyzwalacze (wzrostowe/napięciowe) oraz napędy. Montaż należy wykonać zgodnie z instrukcją – zachowując wymagane odstępy dla styków pomocniczych.
