Wyłącznik nadprądowy S 303 3P D 13A 6000A serii DX3 | 408088 Legrand

Opis i Kluczowe Cechy

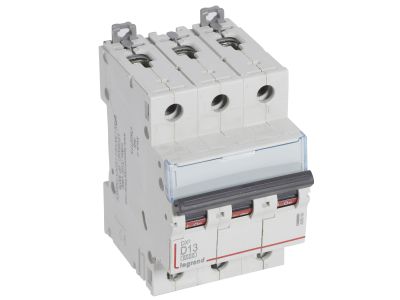

Wyłącznik nadprądowy S303 3P D 13A serii DX3 (symbol 408088) to trójbiegunowy aparat modularny o charakterystyce D i znamionowym prądzie 13 A, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami. Dzięki zdolności łączeniowej 6000 A (wg IEC/EN 60898-1) oraz 10 kA (wg IEC/EN 60947-2) zapewnia skuteczne wyłączanie zwarć w instalacjach przemysłowych i komercyjnych. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Charakterystyka D (13 A): Opóźnione wyzwalanie – idealna do obwodów z dużymi prądami rozruchowymi (silniki, transformatory), bez zbędnych wyłączeń przy rozruchu.
• Zdolność łączeniowa 6000 A (IEC 60898-1) i 10 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe – bezpieczeństwo w instalacjach o dużym potencjale zwarciowym.
• Szerokość 3 modułów (52,5 mm): Kompaktowa budowa pozwalająca na efektywne wykorzystanie przestrzeni w rozdzielnicy.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3 – elastyczne dopasowanie do potrzeb instalacji.
• Kompatybilność z systemem HX3 do 125 A: Umożliwia optymalny rozdział energii i łatwą integrację z rozdzielnicami modułowymi.

Zgodność z Normami

Wyłącznik nadprądowy S303 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A) oraz IEC/EN 60947-2 (zdolność łączeniowa 10 kA).

Zastosowanie

Wyłącznik nadprądowy S303 D13A znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami, szczególnie w obwodach o charakterze silnie indukcyjnym.

• Ochrona linii zasilających silniki elektryczne, transformatory i inne odbiorniki o wysokim prądzie rozruchowym.
• Instalacje przemysłowe i komercyjne, gdzie wymagana jest charakterystyka D do selektywnego wyłączania.
• Rozdzielnice główne i podrozdzielnice w systemach dystrybucji energii z możliwością rozbudowy o moduły pomocnicze.
• Automatyka budynkowa i sterowanie maszynami – współpraca z wyzwalaczami i napędami serii DX3.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów należy dobrać do prądu znamionowego 13 A oraz warunków zwarciowych. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Należy zapewnić odpowiednią wentylację i nie przekraczać parametrów znamionowych.

FAQ

• Czy można dołączyć blok różnicowoprądowy do wyłącznika S303? Tak, wyłącznik nadprądowy S303 serii DX3 umożliwia przyłączanie bloków różnicowoprądowych, co pozwala na stworzenie kompaktowego wyłącznika różnicowoprądowego.
• Jaka jest znamionowa zwarciowa zdolność łączeniowa wg normy IEC 60947-2? Dla wyłącznika S303 wynosi 10 kA przy napięciu 230/400 V~, co zapewnia skuteczną ochronę przy wysokich prądach zwarciowych.
• Czy wyłącznik można przyłączać za pomocą szyn grzebieniowych? Tak, konstrukcja wyłącznika umożliwia przyłączanie zarówno szynami grzebieniowymi, jak i sztyftowymi, co ułatwia rozdzielanie faz i oszczędza miejsce w rozdzielnicy.
