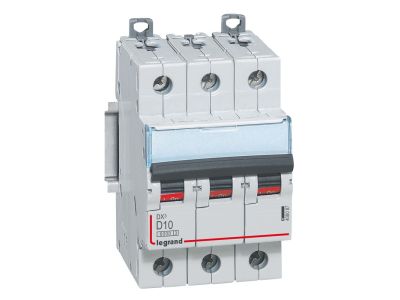

Wyłącznik nadprądowy S 303 3P D 10A 6000A serii DX3 | 408087 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 303 3P D 10A 6000A serii DX3 (symbol 408087) to trójbiegunowy aparat modułowy o charakterystyce D, przeznaczony do ochrony obwodów o prądzie znamionowym 10 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (zgodnie z IEC/EN 60898-1) oraz 10 kA (wg IEC/EN 60947-2) zapewnia skuteczne przerywanie prądów zwarciowych, chroniąc instalację i urządzenia przed skutkami przeciążeń i zwarć. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w standardowych rozdzielnicach.

• Charakterystyka D: zaprojektowana do obwodów o wysokim prądzie rozruchowym – idealna do zabezpieczania silników, transformatorów i odbiorników indukcyjnych, ogranicza ryzyko zbędnych zadziałań przy rozruchu.
• Prąd znamionowy 10 A: umożliwia bezpieczną pracę w obwodach o średnim obciążeniu, dopasowany do typowych zastosowań w instalacjach przemysłowych i budynkowych.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): gwarantuje niezawodne wyłączanie zwarć o dużych prądach, zwiększając poziom bezpieczeństwa instalacji.
• Trójbiegunowa konstrukcja (3P, 400 V~): przeznaczona do obwodów trójfazowych, zapewnia jednoczesne odłączenie wszystkich faz w przypadku przeciążenia lub zwarcia.
• Szerokość 3 modułów (17,5 mm każdy): kompaktowa obudowa ułatwia montaż w rozdzielnicach modułowych i oszczędza miejsce w szafach sterowniczych.

Zgodność z Normami

Wyłącznik nadprądowy S 303 DX3 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. Produkt oznaczony jest znakiem CE i dopuszczony do obrotu na terenie Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy z charakterystyką D znajduje zastosowanie przede wszystkim w obwodach o wysokich prądach rozruchowych oraz w instalacjach wymagających selektywnego zabezpieczenia przeciążeniowego i zwarciowego.

• Ochrona obwodów silników elektrycznych, sprężarek, pomp i wentylatorów – charakterystyka D toleruje chwilowe przeciążenia podczas rozruchu.
• Zabezpieczenie transformatorów i dławików przed skutkami zwarć wewnętrznych i przeciążeń.
• Stosowanie w głównych rozdzielnicach budynków przemysłowych i użyteczności publicznej jako element systemu optymalnego rozdziału energii (kompatybilny z systemem HX3 do 125 A).
• Współpraca z blokami różnicowoprądowymi, stykami pomocniczymi, wyzwalaczami wzrostowymi i napędami z serii DX3 – możliwość rozbudowy funkcji sterowania i sygnalizacji.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy wyłączniku nadprądowym mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Do podłączenia przewodów stosuj przekroje dobrane do prądu znamionowego 10 A – szczegółowe wartości momentu dokręcania zacisków oraz dopuszczalne przekroje znajdziesz w dokumentacji technicznej producenta. Wyłącznik można łączyć za pomocą szyn grzebieniowych lub sztyftowych, a także wyposażać w styki pomocnicze, wyzwalacze i napędy z serii DX3.

FAQ

• Czy wyłącznik ma podświetlenie lub wskaźnik LED? W standardowej wersji wyłącznik S 303 DX3 nie posiada podświetlenia. Stan załączenia sygnalizowany jest położeniem czarnej dźwigni (góra/dół).
• Jaki jest stopień ochrony IP? Dla aparatury modułowej montowanej w rozdzielnicach stopień ochrony wynosi zwykle IP20 (ochrona przed dostępem palcem) – dotyczy to również tego wyłącznika. Dokładne dane należy sprawdzić w karcie katalogowej producenta.
• Do jakich obwodów przeznaczona jest charakterystyka D? Charakterystyka D (10–20 In) została zaprojektowana do obwodów o dużych prądach udarowych, takich jak silniki, transformatory, dławiki, spawarki – zapobiega niepotrzebnym wyłączeniom podczas rozruchu.
