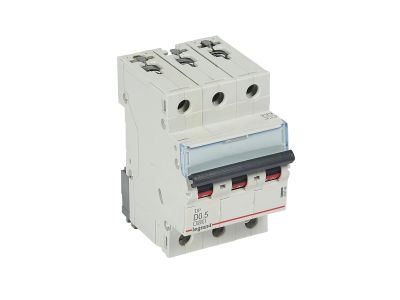

Wyłącznik nadprądowy S 303 3P D 0,5A 6000A serii TX3 | 403746 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 303 serii TX3 (symbol 403746) to trójbiegunowy aparat modułowy o charakterystyce wyzwalania D i prądzie znamionowym 0,5 A. Przeznaczony do zabezpieczania obwodów odbiorczych przed skutkami przeciążeń i zwarć, szczególnie tam, gdzie występują znaczne prądy rozruchowe. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (wg IEC 60898-1) i 10 kA (wg IEC 60947-2) zapewnia bezpieczne wyłączenie przy zwarciu. Szerokość 3 moduły (52,5 mm) umożliwia kompaktową zabudowę w rozdzielnicy.

• Prąd znamionowy 0,5 A: Gwarantuje precyzyjną ochronę odbiorników o bardzo małym poborze prądu, zapobiegając przepięciom i uszkodzeniom.
• Charakterystyka D: Wyzwalanie przy prądzie 10–20 krotności prądu znamionowego – idealne do obwodów z silnikami, transformatorami i innymi odbiornikami o dużym prądzie rozruchowym.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA / 10 kA: Bezpieczne wyłączenie nawet przy wysokich prądach zwarciowych, zgodnie z dwiema normami (IEC 60898-1 i IEC 60947-2).
• Montaż na szynie TH35 (DIN): Szybka i stabilna instalacja w standardowych rozdzielnicach modułowych.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3 – bez konieczności wymiany całego wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy S 303 TX3 spełnia wymagania norm IEC 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikat CE i jest zgodny z europejskimi przepisami dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy o charakterystyce D i niskim prądzie znamionowym znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona obwodów z odbiornikami o dużym prądzie rozruchowym. Sprawdza się w:

• Zabezpieczaniu obwodów silników elektrycznych (np. wentylatory, pompy) przed zwarciami i przeciążeniami.
• Ochronie transformatorów i zasilaczy impulsowych o małej mocy.
• Automatyce sterowania bramami, roletami i siłownikami – gdzie chwilowy prąd rozruchu przekracza prąd znamionowy.
• Jako zabezpieczenie obwodów pomocniczych w rozdzielnicach przemysłowych i budynkowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 303 TX3 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Szerokość modułowa wynosi 3 moduły (52,5 mm). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (zalecane 1,5–2,5 mm² dla prądu 0,5 A). Moment dokręcania zacisków – stosuj się do wartości podanych w dokumentacji producenta. Możliwe jest łączenie za pomocą szyn grzebieniowych lub sztyftowych oraz rozbudowa o akcesoria serii DX3 (z wyjątkiem bloków różnicowoprądowych – brak możliwości przyłączania).

FAQ

• Czy wyłącznik nadprądowy S303 TX3 ma podświetlenie? Nie, dźwignia załączająca jest koloru czarnego, bez elementu podświetlającego. Stan załączenia/wyłączenia rozpoznaje się po położeniu dźwigni.
• Jaki jest stopień ochrony IP? Producent nie podaje tego parametru dla samego wyłącznika. W typowych rozdzielnicach modułowych aparatura tego rodzaju montowana wewnątrz obudowy osiąga stopień ochrony wynikający z obudowy (np. IP30 lub IP40).
• Jaką funkcję pełni charakterystyka D? Charakterystyka D oznacza, że wyłącznik wyzwala w zakresie 10–20 krotności prądu znamionowego. Jest przeznaczona do obwodów z dużymi prądami rozruchowymi (silniki, transformatory). Dla prądu 0,5 A wyzwalanie magnetyczne nastąpi przy prądzie 5–10 A.
