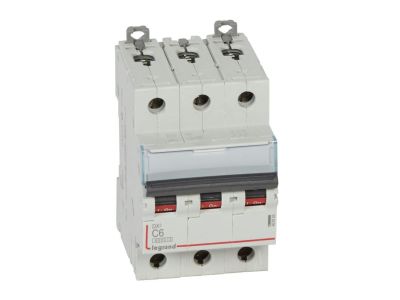

Wyłącznik nadprądowy S 303 3P C 6A 6000A serii DX3 | 407855 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 303 3P C 6A 6000A serii DX3 (symbol 407855) to trójbiegunowy aparat modułowy przeznaczony do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Dzięki charakterystyce C oraz prądowi znamionowemu 6 A zapewnia selektywne wyłączanie w instalacjach niskiego napięcia, a znamionowa zwarciowa zdolność łączeniowa 6 kA (według IEC/EN 60898-1) gwarantuje skuteczne przerywanie prądów zwarciowych. Szerokość 3 modułów (52,5 mm) ułatwia montaż na szynie TH35 w rozdzielnicach.

• Trójbiegunowy (3P), 400 V~: Przeznaczony do jednoczesnego wyłączania trzech faz w układach trójfazowych, co zapewnia kompletną ochronę obwodu.
• Charakterystyka C: Wyzwalanie przy prądzie 5-10 krotności prądu znamionowego – idealne do obwodów z silnikami i urządzeniami o podwyższonym prądzie rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka skuteczność przerywania zwarć, zwiększająca bezpieczeństwo instalacji.
• Szerokość 3 moduły (52,5 mm): Zwarta konstrukcja pozwalająca na oszczędność miejsca w rozdzielnicy.
• Kompatybilność z systemem HX3 oraz akcesoriami DX³: Możliwość przyłączania szyn grzebieniowych, styków pomocniczych, wyzwalaczy, napędów i bloków różnicowoprądowych – elastyczna rozbudowa instalacji.
• Dźwignia załączająca w kolorze czarnym: Wyraźna wizualna informacja o stanie łącznika (ON/OFF).

Zgodność z Normami

Wyłącznik nadprądowy S 303 serii DX³ spełnia wymagania norm IEC/EN 60898-1 (kategoria A) oraz IEC/EN 60947-2 (kategoria B) w zakresie ochrony nadprądowej i zwarciowej. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S 303 3P C 6A znajduje zastosowanie w instalacjach budynków mieszkalnych, komercyjnych i przemysłowych, szczególnie tam, gdzie wymagana jest selektywna ochrona obwodów trójfazowych o niewielkim obciążeniu.

• Ochrona obwodów oświetleniowych, gniazd wtyczkowych i odbiorników w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie obwodów zasilających urządzenia o charakterystyce impulsowej (np. silniki wentylatorów, kompresory) dzięki charakterystyce C.
• Stosowanie jako element Systemu Optymalnego Rozdziału Energii HX³ do 125 A, umożliwiającego racjonalne zarządzanie energią.
• Montaż w rozdzielnicach mieszkaniowych, biurowych i przemysłowych wraz z blokami różnicowoprądowymi oraz stykami pomocniczymi do sygnalizacji stanu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Dokręcanie śrub zacisków należy wykonać momentem podanym w dokumentacji producenta, a przekrój przewodów dobrać do prądu znamionowego i warunków zwarciowych. Do podłączenia szyn grzebieniowych lub sztyftowych stosować zalecane przez producenta akcesoria.

FAQ

• Czy wyłącznik nadprądowy S 303 posiada podświetlenie? Nie, wyłącznik nie jest wyposażony w podświetlenie. Stan załączenia sygnalizowany jest położeniem dźwigni (czarna – ON, wyłączona – OFF).
• Jaki jest stopień ochrony IP tego wyłącznika? Wyłącznik przeznaczony jest do montażu wewnątrz rozdzielnic. Typowy stopień ochrony dla aparatury modułowej montowanej w rozdzielnicy to IP20. Producent nie podaje konkretnej wartości IP dla samego wyrobu.
• Czy mogę podłączyć do wyłącznika blok różnicowoprądowy? Tak, seria DX³ umożliwia bezpośrednie przyłączanie dedykowanych bloków różnicowoprądowych (RCD) po lewej stronie wyłącznika, co pozwala na stworzenie kompletnego zabezpieczenia różnicowo-nadprądowego.
