Wyłącznik nadprądowy S 303 3P C 50A 6000A serii DX3 | 407864 Legrand

Opis i Kluczowe Cechy

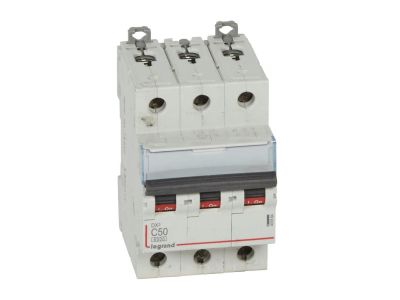

Wyłącznik nadprądowy S 303 serii DX3 (symbol 407864) to trójbiegunowy aparat o charakterystyce C i prądzie znamionowym 50 A, przeznaczony do ochrony instalacji 400 V~. Jego szerokość wynosi 3 moduły (52,5 mm), co ułatwia zabudowę w rozdzielnicach modułowych. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (wg IEC/EN 60898-1) oraz 10 000 A (wg IEC/EN 60947-2) zapewnia skuteczną ochronę przeciążeniową i zwarciową w obwodach o dużym zapotrzebowaniu na energię.

• Charakterystyka C: Wyzwalanie przy prądzie 5-10 krotności In – idealne do obwodów z urządzeniami o podwyższonym prądzie rozruchowym (silniki, transformatory), bez ryzyka zbędnych wyłączeń.
• Prąd znamionowy 50 A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, np. w instalacjach przemysłowych i komercyjnych.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A / 10 000 A: Gwarantuje skuteczne przerwanie prądów zwarciowych, zwiększając bezpieczeństwo instalacji i urządzeń.
• Szerokość 3 moduły (52,5 mm): Kompaktowa budowa ułatwia montaż w standardowych rozdzielnicach modułowych, oszczędzając miejsce w szafie.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3 – zapewnia elastyczność konfiguracji.

Zgodność z Normami

Wyłącznik nadprądowy S 303 DX3 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. Posiada certyfikat CE, umożliwiający stosowanie na rynku europejskim.

Zastosowanie

Dzięki charakterystyce C i wysokiej zwarciowej zdolności łączeniowej wyłącznik nadaje się do ochrony obwodów o dużych prądach rozruchowych oraz tam, gdzie wymagana jest szybka selektywność. Polecany jest do:

• Ochrony silników elektrycznych, pomp, sprężarek i innych odbiorników o charakterze indukcyjnym.
• Zabezpieczania obwodów oświetleniowych i gniazd w budynkach przemysłowych i użyteczności publicznej.
• Stosowania w rozdzielnicach głównych i podrozdzielniach, gdzie wymagana jest duża obciążalność prądowa.
• Budowy systemów rozdzielu energii w połączeniu z szynami grzebieniowymi i komponentami serii DX3/HX3.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie mocuje się na szynie montażowej TH35 (DIN). Przewody należy przyłączać zgodnie z oznaczeniami, z przekrojem dobranym do prądu znamionowego 50 A. Moment dokręcania śrub zacisków – zgodny z dokumentacją producenta. Dopuszcza się łączenie za pomocą szyn grzebieniowych lub sztyftowych. Przed pierwszym załączeniem sprawdzić poprawność podłączenia i szczelność połączeń.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C oznacza wyzwalanie w zakresie 5-10 krotności prądu znamionowego. Sprawdza się w obwodach z urządzeniami o podwyższonym prądzie rozruchowym (silniki, transformatory).
• Czy można do tego wyłącznika dołączyć blok różnicowoprądowy? Tak, wyłącznik nadprądowy S 303 DX3 umożliwia przyłączenie bloków różnicowoprądowych z serii DX3, co pozwala na utworzenie kompaktowego wyłącznika różnicowoprądowego.
• Jakie są wartości znamionowej zwarciowej zdolności łączeniowej? Zgodnie z normą IEC/EN 60898-1 wynosi 6000 A, natomiast według IEC/EN 60947-2 – 10 000 A. Wyższa wartość obowiązuje przy stosowaniu w instalacjach przemysłowych według drugiej normy.
