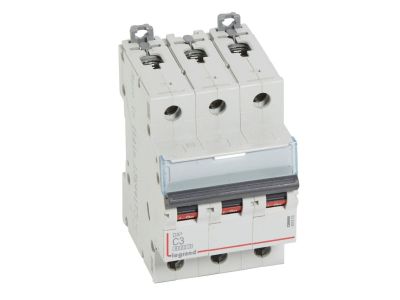

Wyłącznik nadprądowy S 303 3P C 3A 6000A serii DX3 | 407853 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 DX3 (symbol 407853) to trójbiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 3 A, przeznaczony do pracy przy napięciu 400 V~. Dzięki zwarciowej zdolności łączeniowej 6 kA według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2 zapewnia skuteczną ochronę przed skutkami zwarć w instalacjach niskiego napięcia. Szerokość 3 modułów (każdy 17,5 mm) ułatwia oszczędny montaż na szynie TH35 w rozdzielnicach.

• Charakterystyka C: Gwarantuje selektywne wyzwalanie przy prądach rozruchowych silników i innych odbiorników o podwyższonej inercji, minimalizując zbędne wyłączenia.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2): Zapewnia bezpieczne wyłączenie zwarć o różnym poziomie prądu, dostosowane do warunków sieci.
• Szerokość 3 modułów (17,5 mm każdy): Kompaktowa budowa pozwala zaoszczędzić miejsce w szafie rozdzielczej, przy jednoczesnym zachowaniu pełnej funkcjonalności.
• Możliwość rozbudowy o styki pomocnicze, wyzwalacze i napędy z serii DX3: Umożliwia dostosowanie wyłącznika do potrzeb automatyki budynkowej i zdalnego sterowania.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: Ułatwia integrację z nowoczesnymi rozdzielnicami, upraszczając zarządzanie dystrybucją energii.

Zgodność z Normami

Wyłącznik nadprądowy S303 DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6 kA przy 230/400 V~) oraz IEC/EN 60947-2 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~). Posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy S303 DX3 znajduje zastosowanie w ochronie obwodów końcowych przed przeciążeniami i zwarciami w instalacjach niskiego napięcia, zarówno w budynkach mieszkalnych, jak i komercyjnych oraz przemysłowych.

• Zabezpieczanie obwodów oświetleniowych, gniazd wtyczkowych oraz urządzeń stałych w budynkach użyteczności publicznej.
• Ochrona obwodów sterowania i automatyki w szafach rozdzielczych, w tym zasilanie styczników i przekaźników.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach obiektów przemysłowych, gdzie wymagana jest kompaktowa zabudowa i wysoka zdolność zwarciowa.
• Integracja z systemem optymalnego rozdziału energii HX3 w celu centralnego zarządzania dystrybucją prądu w budynkach.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S303 DX3 może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia zasilania przed rozpoczęciem prac. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 zgodnie z normą DIN. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Należy upewnić się, że przekrój przewodów odpowiada znamionowemu prądowi obciążenia. Przed pierwszym załączeniem sprawdzić poprawność połączeń i brak zwarć w obwodzie.

FAQ

• Jaka jest znamionowa zwarciowa zdolność łączeniowa (Icn) tego wyłącznika? Dla normy IEC/EN 60898-1 wynosi 6 kA, a dla IEC/EN 60947-2 – 10 kA (dla napięcia 230/400 V~).
• Czy wyłącznik nadprądowy S303 można łączyć z blokami różnicowoprądowymi? Tak, dzięki możliwości przyłączania bloków różnicowoprądowych serii DX3, umożliwia to stworzenie kompletnego zabezpieczenia przeciwporażeniowego w obwodzie.
• Jaka jest szerokość wyłącznika i jak go zamontować? Szerokość wynosi 3 moduły (52,5 mm). Montaż odbywa się przez zatrzaśnięcie na szynie TH35 w standardowej rozdzielnicy modułowej.
