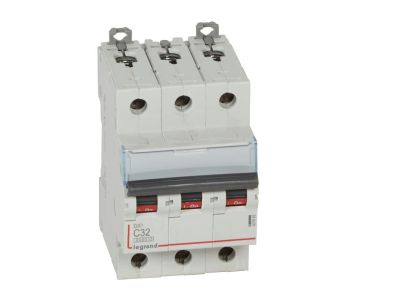

Wyłącznik nadprądowy S 303 3P C 32A 6000A serii DX3 | 407862 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 (symbol 407862) z serii DX3 to trójbiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 32 A, przeznaczony do ochrony obwodów odbiorczych przed przeciążeniem i zwarciem. Szerokość 3 moduły (52,5 mm) ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 32 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przed przegrzaniem przewodów i odbiorników.
• Charakterystyka C: odpowiednia do obwodów z silnikami i urządzeniami o podwyższonym prądzie rozruchowym – eliminuje zbędne wyłączenia.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) i 10 000 A (IEC/EN 60947-2): gwarantuje skuteczne wyłączenie przy zwarciu nawet w sieciach o wysokiej mocy zwarciowej.
• Szerokość 3 moduły (52,5 mm): oszczędność miejsca w rozdzielnicy, kompatybilność z systemem optymalnego rozdziału energii HX3 do 125 A.
• Możliwość rozbudowy: wyposażenie w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy oraz bloki różnicowoprądowe z serii DX3 – elastyczność konfiguracji.

Zgodność z Normami

Wyłącznik nadprądowy S303 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A) oraz IEC/EN 60947-2 (znamionowa zwarciowa zdolność łączeniowa 10 000 A). Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymaganiami bezpieczeństwa.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy S303 znajduje zastosowanie w instalacjach niskiego napięcia do ochrony obwodów odbiorczych w budynkach mieszkalnych, komercyjnych i przemysłowych.

• Ochrona obwodów gniazd wtyczkowych i oświetleniowych w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie obwodów zasilających urządzenia przemysłowe, silniki, pompy, wentylatory – dzięki charakterystyce C.
• Stosowanie w systemach optymalnego rozdziału energii HX3 do 125 A – pełna kompatybilność.
• Jako element wyposażenia rozdzielnic w budynkach użyteczności publicznej i biurowych wymagających niezawodnej ochrony przeciwprzeciążeniowej i zwarciowej.

Wskazówki Montażowe

Montaż wyłącznika S303 może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Moment dokręcania śrub zacisków należy dostosować do zaleceń producenta. Przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym 32 A. Dla ułatwienia podłączenia można stosować szyny grzebieniowe lub sztyftowe. Nie przekraczać parametrów znamionowych.

FAQ

• Czy wyłącznik S303 posiada zabezpieczenie różnicowoprądowe? Nie, jest to wyłącznik nadprądowy. Istnieje jednak możliwość dołączenia zewnętrznego bloku różnicowoprądowego z serii DX3, montowanego w rozdzielnicy.
• Jaki jest stopień ochrony IP wyłącznika? W danych katalogowych nie podano stopnia IP – standardowa aparatura modułowa montowana w rozdzielnicy ma zazwyczaj IP20 na obudowie, ale szczegółowe informacje należy sprawdzić w dokumentacji technicznej.
• Jaka jest różnica między charakterystyką C a B? Charakterystyka C wyzwala przy prądzie 5–10 krotności prądu znamionowego, co czyni ją odpowiednią do obwodów z urządzeniami o wyższych prądach rozruchowych (np. silniki, transformatory). Charakterystyka B (2,5–5 krotności) stosowana jest do obwodów czysto rezystancyjnych.
