Wyłącznik nadprądowy S 303 3P C 1A 6000A serii DX3 | 407851 Legrand

Opis i Kluczowe Cechy

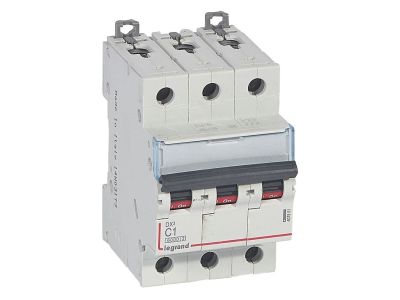

Wyłącznik nadprądowy S 303 3P C 1A 6000A serii DX3 (numer katalogowy 407851) to trójbiegunowy aparat modułowy o szerokości 3 modułów (52,5 mm) przeznaczony do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Dzięki prądowi znamionowemu 1 A oraz charakterystyce C zapewnia selektywne wyłączanie przy niewielkich prądach rozruchowych, a znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) gwarantuje bezpieczeństwo w typowych instalacjach.

• Prąd znamionowy 1 A: idealny do zabezpieczania obwodów o małym obciążeniu, np. oświetlenia LED, sterowników lub układów automatyki – zapobiega przegrzaniu przewodów przy przeciążeniu.
• Charakterystyka C (5–10 x I_n): wyzwala przy prądach 5–10 krotności prądu znamionowego, co pozwala uniknąć niepotrzebnych wyłączeń przy rozruchu silników lub transformatorów o podwyższonym prądzie startowym.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): wysoka odporność na prądy zwarciowe zapewnia ciągłość ochrony i bezpieczeństwo instalacji nawet w przypadku zwarcia w sieci.
• Montaż na szynie TH35 oraz możliwość przyłączania szyn grzebieniowych: szybki, uporządkowany rozkład w rozdzielnicy, oszczędność czasu i miejsca podczas instalacji.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy i bloki różnicowoprądowe z serii DX3: elastyczna rozbudowa funkcji ochronnych i sygnalizacyjnych w ramach systemu HX3 do 125 A.

Zgodność z Normami

Wyłącznik nadprądowy S 303 DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A) oraz IEC/EN 60947-2 (znamionowa zwarciowa zdolność łączeniowa 10 kA). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy o prądzie 1 A i charakterystyce C znajduje zastosowanie w instalacjach, gdzie wymagana jest precyzyjna ochrona przewodów o małym przekroju oraz urządzeń o podwyższonym prądzie rozruchowym.

• Ochrona obwodów oświetlenia LED oraz innych odbiorników o niskim poborze prądu w budynkach mieszkalnych i komercyjnych.
• Zabezpieczenie sterowników PLC, zasilaczy i układów automatyki budynkowej przed przeciążeniami i zwarciami.
• Ochrona obwodów gniazd wtyczkowych w pomieszczeniach biurowych, gdzie wymagana jest charakterystyka C dla urządzeń z kondensatorami lub transformatorami.
• Element rozdzielnic w systemach inteligentnego budynku (system HX3), umożliwiający rozbudowę o moduły różnicowoprądowe i sygnalizacyjne.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinni wykonywać wyłącznie wykwalifikowani elektrycy z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Szerokość modułu wynosi 3 x 17,5 mm. Przekrój przewodów należy dobrać zgodnie z normami do prądu znamionowego 1 A i spodziewanego obciążenia. Moment dokręcania zacisków oraz parametry łączenia szyn grzebieniowych – stosować się do danych zawartych w dokumentacji producenta.

FAQ

• Czy wyłącznik nadprądowy ma podświetlenie (LED)? Nie, wyłącznik nie posiada wbudowanego podświetlenia. Dźwignia załączająca jest w kolorze czarnym, a stan pracy (załączony / wyłączony) identyfikuje się wizualnie na podstawie położenia dźwigni oraz oznaczeń na obudowie.
• Jaki stopień ochrony (IP) ma ten wyłącznik? Standardowo aparatura modułowa montowana w rozdzielnicy oferuje stopień ochrony IP20 (brak danych producenta o wyższym IP). Oznacza to ochronę przed ciałami stałymi ≥12,5 mm oraz brak ochrony przed wilgocią – należy stosować w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jaką charakterystykę wyzwalania ma wyłącznik S 303 1A? Charakterystyka C – wyzwalanie przy prądach 5–10 krotności prądu znamionowego In. Jest to rozwiązanie uniwersalne do obwodów, w których występują podwyższone prądy rozruchowe (silniki, transformatory, kondensatory), ale nie tak wysokie jak w charakterystyce D.
