Wyłącznik nadprądowy S 303 3P C 13A 6000A serii DX3 | 407858 Legrand

Opis i Kluczowe Cechy

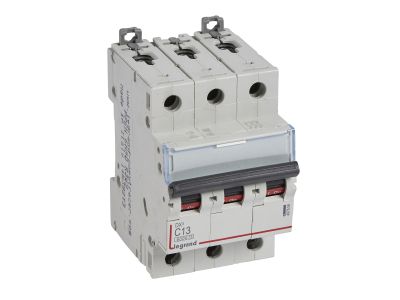

Wyłącznik nadprądowy S 303 serii DX3 (symbol 407858) to trójbiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 13 A, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach 400 V~. Jego znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2, co zapewnia skuteczną ochronę w różnych warunkach sieci. Dzięki szerokości 3 modułów (52,5 mm) oszczędza miejsce w rozdzielnicy, a kompatybilność z systemem optymalnego rozdziału energii HX3 do 125 A ułatwia integrację z rozbudowanymi instalacjami.

• Trzybiegunowość (3P) 400 V~: Umożliwia jednoczesne odłączanie wszystkich trzech faz, co jest niezbędne w obwodach trójfazowych – zwiększa bezpieczeństwo obsługi i ułatwia lokalizację awarii.
• Charakterystyka C: Zaprojektowana do obwodów z dużymi prądami rozruchowymi (silniki, transformatory, świetlówki) – wyłącznik nie reaguje na krótkotrwałe impulsy, a jednocześnie szybko wyłącza przy zwarciu.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (60898‑1) / 10 kA (60947‑2): Gwarantuje pewne wyłączenie nawet przy wysokich prądach zwarciowych, co chroni instalację i podłączone urządzenia.
• Szerokość 3 modułów (52,5 mm): Kompaktowa konstrukcja pozwala na efektywne zagospodarowanie miejsca w rozdzielnicy – idealna tam, gdzie liczy się każdy milimetr.
• Możliwość rozbudowy o akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe i napędy umożliwiają zdalne sterowanie i sygnalizację stanu wyłącznika – elastyczność w automatyce budynkowej.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 6000 A) oraz IEC/EN 60947-2 (zwarciowa zdolność łączeniowa 10 kA). Posiada certyfikat CE i jest zgodny z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S 303 3P C13A jest przeznaczony do ochrony obwodów końcowych w instalacjach przemysłowych, handlowych i mieszkaniowych. Sprawdza się zwłaszcza w obwodach, gdzie występują urządzenia o charakterze indukcyjnym.

• Ochrona obwodów silników elektrycznych, transformatorów i dławików przed zwarciem i przeciążeniem.
• Zabezpieczenie obwodów oświetleniowych z oprawami fluorescencyjnymi, LED lub wyładowczymi.
• W rozdzielnicach głównych i podrozdzielniach w systemie optymalnego rozdziału energii HX3 do 125 A.
• Jako element automatyki budynkowej – współpracuje z akcesoriami DX3 umożliwiającymi zdalne sterowanie i sygnalizację.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie mocuje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz zgodnie z prądem znamionowym 13 A. Moment dokręcania zacisków – stosuj się do wartości podanych w dokumentacji producenta. Dla uzyskania pełnej ochrony stosuj wyłącznik w połączeniu z odpowiednim wyłącznikiem różnicowoprądowym (RCD).

FAQ

• Czy wyłącznik ma sygnalizację stanu zadziałania? Sam wyłącznik nie posiada wbudowanej sygnalizacji, ale można do niego dołączyć styk pomocniczy z serii DX3, który przekaże informację o zadziałaniu do systemu sterowania.
• Jaką maksymalną temperaturę otoczenia może mieć wyłącznik podczas pracy? Producent nie podaje konkretnej wartości w danych wejściowych. Zgodnie z ogólnymi zasadami dla aparatury modułowej, zaleca się montaż w suchych pomieszczeniach o temperaturze od –5°C do +40°C (kategoria klimatyczna typowa dla wnętrz). W celu zachowania bezpieczeństwa należy unikać przekraczania granic podanych w karcie katalogowej produktu.
• Czy mogę stosować ten wyłącznik w instalacjach fotowoltaicznych? Wyłącznik jest przeznaczony do obwodów 400 V~ AC. W instalacjach PV (prąd stały) nie jest przewidziany. Do ochrony obwodów DC należy stosować wyłączniki przystosowane do prądu stałego.
