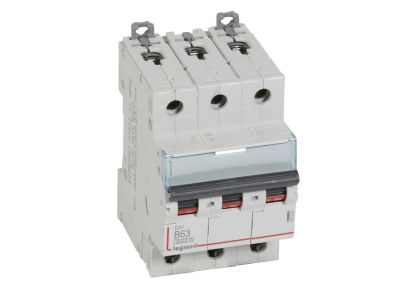

Wyłącznik nadprądowy S 303 3P B 63A 6000A serii DX3 | 407567 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 303 z serii DX3 to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 63 A i charakterystyce B. Przeznaczony do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami w instalacjach niskiego napięcia 230/400 V~. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (wg IEC/EN 60898-1) zapewnia skuteczne wyłączanie prądów zwarciowych, chroniąc przewody i odbiorniki. Szerokość 3 modułów (17,5 mm każdy) umożliwia kompaktowy montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 63 A i charakterystyka B: Gwarantuje szybkie wyłączenie w obwodach o charakterze rezystancyjnym i niewielkich prądach rozruchowych (np. oświetlenie, gniazda), jednocześnie chroniąc przed przeciążeniem.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Skutecznie przerywa prądy zwarciowe do 6 kA (przy 230/400 V~) lub do 10 kA w aplikacjach przemysłowych, zapewniając bezpieczeństwo instalacji i personelu.
• Montaż na szynie TH35 (3 moduły): Łatwy i szybki montaż w rozdzielnicach modułowych; szerokość 3 modułów pozwala na elastyczne projektowanie rozdzielni.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe i napędy silnikowe do zdalnego sterowania i sygnalizacji.
• Możliwość przyłączania bloków różnicowoprądowych oraz szyn grzebieniowych/sztyftowych: Umożliwia łączenie z wyłącznikami różnicowoprądowymi i uproszczenie okablowania w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy S 303 serii DX3 spełnia wymagania norm IEC/EN 60898-1 dla wyłączników do instalacji domowych i podobnych (6 kA przy 230/400 V~) oraz IEC/EN 60947-2 dla wyłączników do zastosowań przemysłowych (10 kA przy 230/400 V~). Produkt posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy S 303 3P B 63A znajduje zastosowanie w zabezpieczaniu obwodów odbiorczych w instalacjach mieszkaniowych, komercyjnych i lekkim przemyśle. Charakterystyka B jest szczególnie odpowiednia dla obwodów, w których nie występują duże prądy udarowe przy rozruchu.

• Zabezpieczanie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Ochrona linii zasilających odbiorniki o charakterze rezystancyjnym (grzejniki, piece, podgrzewacze).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przedprzeciążeniowe i zwarciowe.
• Jako część systemu optymalnego rozdziału energii HX3 do 125 A, umożliwiająca rozbudowę o inne moduły aparatury.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (eksploatacja do 1 kV). Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Dokręcaj zaciski momentem podanym w dokumentacji producenta; przekrój przewodów dobierz do prądu znamionowego i warunków zwarciowych. W przypadku stosowania szyn grzebieniowych lub sztyftowych używaj wyłącznie elementów zalecanych przez producenta.

FAQ

• Jaka jest znamionowa zwarciowa zdolność łączeniowa tego wyłącznika? Zgodnie z normą IEC/EN 60898-1 wynosi 6 kA, a według IEC/EN 60947-2 – 10 kA (przy napięciu 230/400 V~). Oba parametry są podane w karcie katalogowej.
• Jakie akcesoria można dołączyć do tego wyłącznika? Do wyłącznika S 303 można montować wyzwalacze (wzrostowe i napięciowe), styki pomocnicze, napędy silnikowe oraz bloki różnicowoprądowe z serii DX3. Pozwala to na zdalne wyłączanie, sygnalizację stanu oraz ochronę różnicowoprądową.
• Czy wyłącznik nadaje się do ochrony silników? Charakterystyka B jest przeznaczona głównie do obwodów bez dużych prądów rozruchowych. Do zabezpieczania silników zalecane są charakterystyki C lub D, które lepiej znoszą udary rozruchowe. W przypadku silników o małej mocy i łagodnym rozruchu można go stosować, ale należy sprawdzić dobór pod kątem prądów udarowych.
