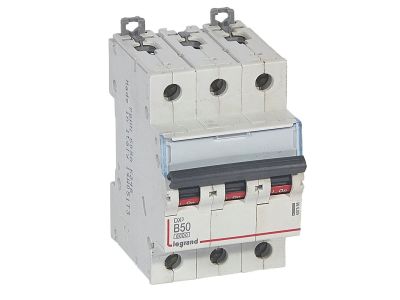

Wyłącznik nadprądowy S 303 3P B 50A 6000A serii DX3 | 407566 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 3P B 50A serii DX3 (numer katalogowy 407566) to trójbiegunowe urządzenie ochronne przeznaczone do zabezpieczania obwodów odbiorczych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 50 A i charakterystyce B zapewnia selektywną ochronę w obwodach o charakterze rezystancyjnym, natomiast znamionowa zwarciowa zdolność łączeniowa wynosząca 6000 A (IEC/EN 60898‑1) oraz 10 kA (IEC/EN 60947‑2) gwarantuje niezawodność nawet w warunkach wysokiego prądu zwarciowego. Szerokość urządzenia to 3 moduły (52,5 mm), co ułatwia zabudowę w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 50 A, charakterystyka B: Zapewnia szybkie wyzwalanie w zakresie 3–5×I_n, co idealnie chroni przewody i odbiorniki w instalacjach mieszkaniowych i biurowych o charakterze rezystancyjnym.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898‑1) / 10 kA (IEC/EN 60947‑2): Wysoka odporność na prądy zwarciowe minimalizuje ryzyko uszkodzenia aparatury i instalacji.
• Możliwość przyłączania szyn grzebieniowych i sztyftowych: Umożliwia szybki i estetyczny montaż grupowy w rozdzielnicach, redukując czas prac instalacyjnych.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Pozwala rozbudować funkcjonalność – np. sygnalizację stanu, zdalne wyzwalanie czy załączanie.
• Możliwość przyłączania bloków różnicowoprądowych: Ułatwia tworzenie kompaktowych układów ochrony przeciwporażeniowej w jednej rozdzielnicy.
• Dźwignia załączająca w kolorze czarnym: Wyraźnie wskazuje stan załączenia/wyłączenia, co ułatwia obsługę i identyfikację.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898‑1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947‑2 (łączniki do zastosowań przemysłowych). Posiada certyfikację CE, co potwierdza zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S303 serii DX3 znajduje zastosowanie w zabezpieczaniu obwodów odbiorczych w rozdzielnicach budynków mieszkalnych, biurowych oraz lekkich obiektach przemysłowych. Doskonale sprawdza się tam, gdzie wymagana jest charakterystyka B – dla obciążeń o małym prądzie rozruchowym.

• Ochrona obwodów gniazd wtyczkowych i instalacji oświetleniowych w domach i biurach.
• Zabezpieczenie obwodów ogrzewania (grzejniki akumulacyjne, bojlery) i urządzeń AGD.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako wyłącznik odpływowy.
• Integracja z systemem optymalnego rozdziału energii HX3 do 125 A – możliwość budowania rozbudowanych układów dystrybucji.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Urządzenie należy instalować na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Przekrój przewodów dobierz zgodnie z prądem znamionowym 50 A. Dokręcaj zaciski z momentem określonym w dokumentacji producenta. Możliwe jest łączenie urządzeń za pomocą szyn grzebieniowych/sztyftowych oraz dodawanie wyzwalaczy, styków pomocniczych i napędów z serii DX3.

FAQ

• Czy wyłącznik jest podświetlony? Nie, wyłącznik nie posiada podświetlenia. Dźwignia załączająca jest w kolorze czarnym, co wyraźnie wskazuje stan ON/OFF.
• Jaka jest znamionowa zwarciowa zdolność łączeniowa? Według normy IEC/EN 60898‑1 wynosi 6000 A, natomiast według IEC/EN 60947‑2 – 10 kA. Oba parametry odnoszą się do napięcia 230/400 V~.
• Czy można dołączyć do niego blok różnicowoprądowy? Tak, wyłącznik umożliwia przyłączanie bloków różnicowoprądowych, co pozwala na uzyskanie kompaktowej ochrony przeciwporażeniowej w jednej rozdzielnicy.
