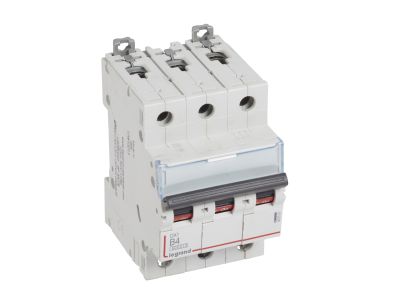

Wyłącznik nadprądowy S 303 3P B 4A 6000A serii DX3 | 407557 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 z serii DX3 to trójbiegunowe urządzenie ochronne o prądzie znamionowym 4 A i charakterystyce B, przeznaczone do pracy w sieciach 400 V AC. Dzięki szerokości 3 modułów (52,5 mm) pozwala na oszczędność miejsca w rozdzielnicy, a znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A według IEC/EN 60898-1 oraz 10 000 A według IEC/EN 60947-2, co gwarantuje skuteczną ochronę w różnych warunkach zwarciowych.

• Prąd znamionowy 4 A: Zapewnia precyzyjną ochronę obwodów o niewielkim obciążeniu, takich jak oświetlenie czy sterowanie, bez ryzyka niepotrzebnych wyłączeń.
• Charakterystyka B: Szybkie wyzwalanie przy prądach zwarciowych od 3 do 5 krotności In – idealna do zabezpieczania odbiorników o niskim prądzie rozruchowym (gniazda, oświetlenie).
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka odporność na zwarcia w instalacjach domowych i przemysłowych, zapewniająca bezpieczeństwo i ciągłość zasilania.
• Szerokość 3 moduły (52,5 mm): Kompaktowa budowa pozwala na efektywne wykorzystanie miejsca w rozdzielnicy, ułatwiając rozbudowę instalacji.
• Możliwość rozbudowy o akcesoria serii DX3: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/podnapięciowe oraz napędy, a także łączyć z blokami różnicowoprądowymi i szynami grzebieniowymi.

Zgodność z Normami

Wyłącznik nadprądowy S303 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (zastosowania domowe i podobne) oraz IEC/EN 60947-2 (zastosowania przemysłowe). Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy o charakterystyce B i prądzie 4 A znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami.

• Ochrona obwodów oświetleniowych i gniazd w budynkach mieszkalnych i biurowych.
• Zabezpieczanie linii sterowniczych w szafach automatyki i rozdzielnicach przemysłowych.
• Stosowanie w instalacjach tymczasowych (place budowy, imprezy) wymagających szybkiego wyzwalania przy małych prądach zwarciowych.
• Element systemu optymalnego rozdziału energii HX3 – kompatybilny z rozdzielnicami do 125 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem znamionowym 4 A oraz wymaganiami norm. Moment dokręcania zacisków stosuj według dokumentacji producenta. W przypadku wyposażenia w akcesoria (styki, wyzwalacze) postępuj zgodnie z instrukcją montażu tych elementów.

FAQ

• Czy wyłącznik nadprądowy posiada podświetlenie LED? Nie, wyłącznik nie jest wyposażony we wskaźnik LED. Stan załączenia sygnalizuje położenie dźwigni (czarna – załączony/wyłączony).
• Jaki stopień ochrony ma ten wyłącznik? Dla aparatury modułowej montowanej w rozdzielnicy standardowym stopniem ochrony jest IP20. Producent nie podaje wyższego stopnia – urządzenie należy instalować w obudowie o odpowiedniej szczelności.
• Czy można do niego dołączyć wyzwalacz wzrostowy lub podnapięciowy? Tak, wyłącznik jest przystosowany do montażu wyzwalaczy, styków pomocniczych i napędów z serii DX3. Umożliwia to zdalne wyłączanie oraz sygnalizację stanu pracy.
