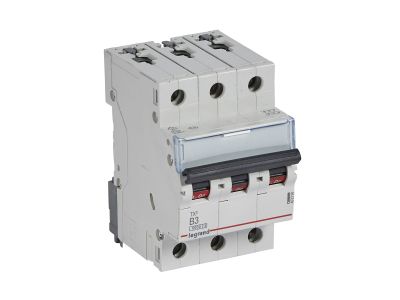

Wyłącznik nadprądowy S 303 3P B 3A 6000A serii TX3 | 403396 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 303 serii TX3 (symbol 403396) to trójbiegunowe urządzenie o charakterystyce B i prądzie znamionowym 3 A, przeznaczone do ochrony obwodów w instalacjach 230/400 V~. Znamionowa zwarciowa zdolność łączeniowa 6000 A zgodna z IEC 60898-1 oraz 10 kA zgodna z IEC 60947-2 gwarantuje skuteczne wyłączanie zwarć. Szerokość 3 modułów (52,5 mm) ułatwia montaż w rozdzielnicach i zapewnia elastyczność konfiguracji.

• Prąd znamionowy 3 A – charakterystyka B: Ochrona obwodów o niskim prądzie odbiorczym, gdzie spodziewane są niewielkie przeciążenia, z szybkim wyzwalaniem przy zwarciu.
• Zwarciowa zdolność łączeniowa 6000 A (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka skuteczność wyłączania prądów zwarciowych w instalacjach domowych i przemysłowych.
• Trzy moduły (szer. 52,5 mm): Kompaktowa budowa pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej trójbiegunowej ochrony.
• Możliwość rozbudowy akcesoriami DX3: Wyposażenie w styki pomocnicze, wyzwalacze lub napędy umożliwia zdalne sterowanie i sygnalizację stanu.
• Montaż na wsporniku TH35 oraz przyłączanie szynami grzebieniowymi/sztyftowymi: Szybki i pewny montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik nadprądowy S 303 serii TX3 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2 dla napięcia 230/400 V~, co potwierdza jego przydatność w instalacjach niskiego napięcia zgodnych z europejskimi standardami. Posiada oznaczenie CE.

Zastosowanie

Dzięki charakterystyce B i prądowi 3 A wyłącznik nadaje się do ochrony obwodów o małym prądzie odbiorczym, gdzie wymagana jest szybka reakcja na zwarcia.

• Ochrona obwodów oświetlenia LED i żarowego o małej mocy.
• Zabezpieczenie linii gniazd wtyczkowych w instalacjach domowych i biurowych (małe obciążenia).
• Ochrona obwodów sterowania w automatyce budynkowej (np. zasilanie przekaźników, sterowników).
• Zastosowanie tam, gdzie wymagany jest wyłącznik trójbiegunowy o małym prądzie znamionowym i wysokiej zdolności zwarciowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Do podłączenia należy użyć przewodów o przekroju dobranym do prądu 3 A (zgodnie z normą). Moment dokręcania zacisków należy sprawdzić w dokumentacji producenta. Wyłącznik umożliwia przyłączanie szyn grzebieniowych lub sztyftowych, ale nie pozwala na podłączenie bloków różnicowoprądowych.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika? Zgodnie z danymi producenta znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A według IEC 60898-1 oraz 10 kA według IEC 60947-2 dla napięcia 230/400 V~.
• Jaką charakterystykę wyzwalania ma ten model? Charakterystyka B oznacza wyzwalanie przy prądzie zwarciowym 3-5 razy większym od prądu znamionowego (3 A). Stosowana do ochrony obwodów o charakterze rezystancyjnym oraz odbiorników o niewielkich prądach rozruchu.
• Czy można podłączyć do niego blok różnicowoprądowy? Nie, wyłącznik nadprądowy S 303 serii TX3 nie umożliwia przyłączania bloków różnicowoprądowych. Do ochrony różnicowoprądowej należy zastosować osobny wyłącznik RCD.
