Wyłącznik nadprądowy S 303 3P B 3A 6000A serii DX3 | 407556 Legrand

Opis i Kluczowe Cechy

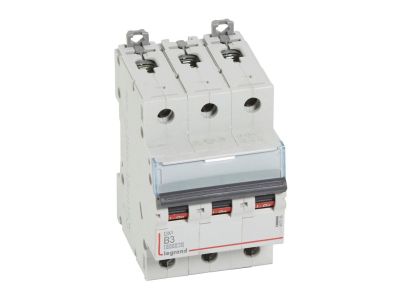

Wyłącznik nadprądowy S 303 serii DX3 (symbol 407556) to trójbiegunowy aparat o prądzie znamionowym 3 A i charakterystyce B, przeznaczony do pracy w sieciach 400 V~. Dzięki zwarciowej zdolności łączeniowej 6000 A zgodnie z IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2 zapewnia skuteczną ochronę obwodów przed skutkami przeciążeń i zwarć. Szerokość 3 modułów (52,5 mm) umożliwia oszczędne zagospodarowanie szafy rozdzielczej, a kompatybilność z akcesoriami serii DX3 (styki pomocnicze, wyzwalacze, napędy) oraz blokami różnicowoprądowymi zwiększa elastyczność instalacji.

• Prąd znamionowy 3 A, charakterystyka B: Gwarantuje selektywne zabezpieczenie obwodów o charakterze rezystancyjnym lub małej indukcyjności, np. przy sterowaniu oświetleniem, grzałkami lub sterownikami PLC.
• Zwarciowa zdolność łączeniowa 6000 A (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe – bezpieczeństwo instalacji nawet w warunkach przemysłowych.
• Szerokość 3 modułów (17,5 mm/moduł): Kompaktowa obudowa ułatwia montaż w standardowych rozdzielnicach modułowych, oszczędzając miejsce na dodatkową aparaturę.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Adaptacja wyłącznika do potrzeb automatyki budynkowej – zdalne załączanie, sygnalizacja stanu, współpraca z systemami BMS.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: Umożliwia spójną rozbudowę rozdzielnicy w ramach jednej platformy produkcyjnej.

Zgodność z Normami

Wyłącznik nadprądowy S 303 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (10 kA przy 230/400 V~). Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki charakterystyce B i prądowi 3 A wyłącznik S 303 jest dedykowany do zabezpieczania obwodów o małym prądzie obciążenia, szczególnie tam, gdzie wymagana jest szybka reakcja na zwarcia. Sprawdza się w instalacjach mieszkaniowych, komercyjnych oraz lekkim przemyśle.

• Zabezpieczenie obwodów sterowania (oświetlenie LED, wentylatory, siłowniki) w budynkach użyteczności publicznej.
• Ochrona linii zasilających sterowniki PLC, systemy alarmowe i automatyki w rozdzielnicach wyposażonych w akcesoria DX3.
• Współpraca z blokami różnicowoprądowymi – tworzenie kompletnych zestawów ochrony przeciwporażeniowej.
• Integracja z szynami grzebieniowymi i sztyftowymi w ramach systemu HX3 – optymalne prowadzenie dystrybucji energii.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 303 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem bezwzględnej zasady odłączenia napięcia przed rozpoczęciem prac. Aparat należy zamocować na szynie montażowej TH35 (35 mm) zgodnie z kierunkiem wskazanym na obudowie. Przekrój przewodów należy dobrać do prądu znamionowego 3 A oraz spodziewanych obciążeń. Moment dokręcania zacisków stosować według dokumentacji producenta – zalecane użycie klucza dynamometrycznego. Przed załączeniem napięcia sprawdzić poprawność połączeń i działanie mechanizmu przełącznika.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S 303? Charakterystyka B – oznacza, że wyzwalacz termiczny reaguje na przeciążenia w zakresie 3–5 krotności prądu znamionowego, a wyzwalacz elektromagnetyczny wyłącza przy prądach zwarciowych 3–5 In. Jest to rozwiązanie typowe dla obwodów o niskim prądzie rozruchu.
• Czy można do tego wyłącznika podłączyć styki pomocnicze lub wyzwalacze? Tak, wyłącznik jest przygotowany do współpracy z akcesoriami serii DX3: stykami pomocniczymi, wyzwalaczami wzrostowymi i podnapięciowymi oraz napędami silnikowymi. Montaż odbywa się na lewym boku aparatu.
• Jaka jest maksymalna przekrój przewodu możliwa do podłączenia? Producent nie podaje w danych wejściowych konkretnego zakresu przekrojów. Przy prądzie 3 A zaleca się stosowanie przewodów o przekroju 1,5 mm² lub 2,5 mm², a ostateczne wartości należy zweryfikować z dokumentacją techniczną produktu.
