Wyłącznik nadprądowy S 303 3P B 32A 6000A serii DX3 | 407564 Legrand

Opis i Kluczowe Cechy

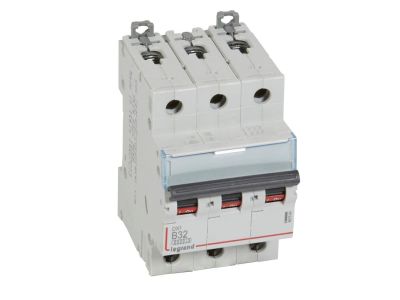

Wyłącznik nadprądowy S 303 serii DX3 (symbol 407564) to trójbiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 32 A. Przeznaczony do pracy w sieci 400 V AC, oferuje znamionową zwarciową zdolność łączeniową 6000 A według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2, co zapewnia skuteczną ochronę przed zwarciami w różnych warunkach instalacyjnych. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Charakterystyka B: Zapewnia szybkie wyłączanie w przypadku zwarć, idealna do ochrony obwodów o charakterze rezystancyjnym lub z niewielkimi prądami rozruchowymi, np. w instalacjach oświetleniowych i gniazd wtyczkowych.
• Prąd znamionowy 32 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przewody i odbiorniki przed przeciążeniem.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe gwarantuje niezawodne wyłączenie awarii, minimalizując ryzyko uszkodzenia instalacji.
• Szerokość 3 modułów (52,5 mm): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, a montaż na szynie TH35 jest szybki i prosty.
• Kompatybilność z systemem HX3 i akcesoriami DX3: Możliwość przyłączania szyn grzebieniowych, styków pomocniczych, wyzwalaczy, napędów oraz bloków różnicowoprądowych – elastyczne rozszerzanie funkcjonalności.

Zgodność z Normami

Wyłącznik nadprądowy S 303 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2 potwierdzające jego bezpieczeństwo i niezawodność w ochronie obwodów elektrycznych. Posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy S 303 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych oraz przemysłowych. Jego charakterystyka B oraz parametry zwarciowe czynią go uniwersalnym rozwiązaniem do ochrony obwodów odbiorczych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających urządzenia o niewielkim prądzie rozruchowym, takie jak grzejniki, wentylatory czy klimatyzatory.
• Montaż w rozdzielnicach z systemem Optymalnego Rozdziału Energii HX3 do 125 A, umożliwiającym łatwą rozbudowę instalacji.
• Stosowanie w szafach sterowniczych i przemysłowych jako podstawowe zabezpieczenie nadprądowe obwodów trójfazowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 32 A i warunków obciążenia. Moment dokręcania zacisków oraz parametry przyłączeniowe – zgodnie z instrukcją dołączoną do produktu.

FAQ

• Czy wyłącznik nadprądowy S 303 jest przystosowany do montażu w systemie HX3? Tak, wyłącznik jest kompatybilny z systemem Optymalnego Rozdziału Energii HX3 do 125 A, co umożliwia łatwe łączenie z szynami grzebieniowymi i innymi akcesoriami modułowymi.
• Jaka jest znamionowa zwarciowa zdolność łączeniowa wyłącznika? Wynosi 6000 A według normy IEC/EN 60898-1 (dla charakterystyki B przy 230/400 V) oraz 10 kA według IEC/EN 60947-2, co zapewnia skuteczną ochronę w przypadku zwarć zarówno w instalacjach domowych, jak i przemysłowych.
• Czy można zainstalować do niego styki pomocnicze lub wyzwalacze? Tak, wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3, a także w bloki różnicowoprądowe, co rozszerza jego funkcjonalność.
