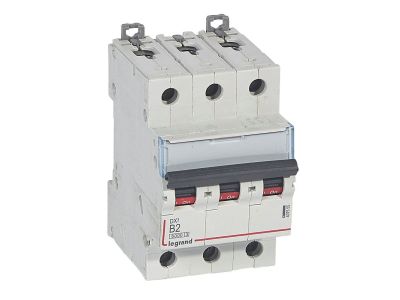

Wyłącznik nadprądowy S 303 3P B 2A 6000A serii DX3 | 407555 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 303 serii DX3 (symbol 407555) to trójbiegunowe urządzenie ochronne o prądzie znamionowym 2 A i charakterystyce B, przeznaczone do instalacji o napięciu 400 V~. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (wg IEC/EN 60898-1) oraz 10 000 A (wg IEC/EN 60947-2) zapewnia skuteczną ochronę przewodów i odbiorników przed skutkami zwarć. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 2 A: Pozwala zabezpieczać obwody o niskim poborze mocy, np. obwody sterowania, oświetlenia LED lub małych transformatorów, bez ryzyka zbędnych wyłączeń.
• Charakterystyka B: Wyzwala przy przeciążeniu w zakresie 3–5 krotności prądu znamionowego – idealna do ochrony obwodów z odbiornikami rezystancyjnymi oraz instalacji o krótkich przewodach.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA / 10 kA: Gwarantuje bezpieczne wyłączenie prądów zwarciowych w instalacjach domowych i przemysłowych, spełniając wymagania norm IEC/EN 60898-1 i IEC/EN 60947-2.
• Szerokość 3 modułów (52,5 mm): Kompaktowa obudowa umożliwia efektywne wykorzystanie miejsca w rozdzielnicy, a możliwość przyłączania szyn grzebieniowych lub sztyftowych przyspiesza montaż.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe z serii DX3, co zwiększa funkcjonalność układu.

Zgodność z Normami

Wyłącznik nadprądowy S 303 serii DX3 jest zgodny z normami IEC/EN 60898-1 (aparatury do zabezpieczania instalacji domowych i podobnych) oraz IEC/EN 60947-2 (łączniki niskonapięciowe do zastosowań przemysłowych). Posiada certyfikat CE, potwierdzający bezpieczeństwo użytkowania.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy S 303 o charakterystyce B i prądzie 2 A znajduje zastosowanie w obwodach wymagających precyzyjnej ochrony przed przeciążeniami i zwarciami. Sprawdza się zarówno w instalacjach mieszkaniowych, jak i przemysłowych.

• Zabezpieczenie obwodów sterowania i sygnalizacji (np. przekaźników, styczników) w szafach sterowniczych.
• Ochrona obwodów oświetlenia LED lub żarowego o małej mocy, gdzie niski prąd znamionowy zapobiega wyłączeniom podczas rozruchu.
• Zabezpieczenie transformatorów małej mocy, układów zasilania czujników i urządzeń automatyki budynkowej.
• Stosowanie jako wyłącznik główny w podrozdzielnicach o niskim prądzie obciążenia, np. w instalacjach inteligentnego budynku.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 303 powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) z zatrzaskiem. Przekrój przewodów należy dobrać do prądu znamionowego 2 A oraz warunków zwarciowych instalacji. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Dopuszczalne jest łączenie szynami grzebieniowymi w celu oszczędności miejsca i poprawy estetyki okablowania.

FAQ

• Czy wyłącznik nadprądowy S 303 ma podświetlenie? Nie, jest to standardowy wyłącznik bez podświetlenia. W przypadku potrzeby sygnalizacji stanu załączenia można zastosować styk pomocniczy sygnalizacyjny z serii DX3.
• Jaki jest stopień ochrony obudowy? W karcie katalogowej nie podano stopnia IP. Standardowa aparatura modułowa montowana w rozdzielnicy wewnątrz budynku ma zazwyczaj IP20, co zapewnia ochronę przed ciałami stałymi >12 mm, ale szczegółowe dane należy sprawdzić w dokumentacji technicznej producenta.
• Jaka jest charakterystyka wyzwalania – tryb pracy styku? Charakterystyka B oznacza, że wyłącznik wyzwala przy prądzie przeciążeniowym w zakresie od 3 do 5 krotności prądu znamionowego. Styk jest normalnie zamknięty (w stanie beznapięciowym rozwarty) – urządzenie rozłącza obwód w przypadku przeciążenia lub zwarcia.
