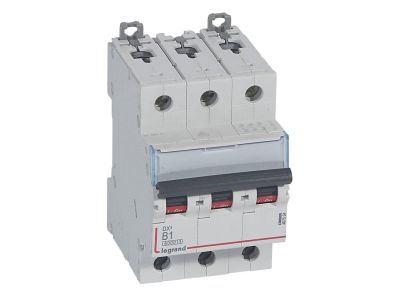

Wyłącznik nadprądowy S 303 3P B 1A 6000A serii DX3 | 407554 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 303 serii DX3 (symbol 407554) to trójbiegunowe urządzenie ochronne o charakterystyce B i prądzie znamionowym 1 A, przeznaczone do pracy w instalacjach napięcia 400 V~. Jego zwarta budowa (szerokość 3 modułów po 17,5 mm) pozwala zaoszczędzić miejsce w rozdzielnicy, a wysoka zwarciowa zdolność łączeniowa (do 6000 A wg IEC/EN 60898-1 i 10 kA wg IEC/EN 60947-2) gwarantuje bezpieczne wyłączanie nawet przy dużych prądach zwarciowych.

• Charakterystyka B: Zapewnia szybkie wyzwalanie przy przeciążeniach i zwarciu, idealna do obwodów o charakterze rezystancyjnym i małych prądach rozruchowych, np. oświetlenie lub gniazda wtyczkowe.
• Prąd znamionowy 1 A: Dedykowany do zabezpieczania obwodów o bardzo małym obciążeniu, takich jak układy sterowania, czujniki czy obwody pomocnicze w automatyce budynkowej.
• Zwarciowa zdolność łączeniowa do 6000 A (60898-1) i 10 kA (60947-2): Gwarantuje skuteczne wyłączenie prądów zwarciowych w różnych warunkach sieci, zwiększając bezpieczeństwo instalacji i urządzeń.
• Szerokość 3 modułów (52,5 mm): Umożliwia kompaktowy montaż w rozdzielnicy, oszczędzając miejsce dla innych aparatów modułowych.
• Kompatybilność z systemem optymalnego rozdziału energii HX3 do 125 A: Łatwe łączenie z rozdzielnicami i szynami zasilającymi w ramach jednego systemu.

Zgodność z Normami

Wyłącznik nadprądowy S 303 serii DX3 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zdolność łączeniową na poziomie 6000 A (według pierwszej normy) i 10 kA (według drugiej) przy napięciu 230/400 V~. Produkt posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S 303 3P B 1A znajduje zastosowanie w instalacjach niskiego napięcia, szczególnie tam, gdzie wymagane jest precyzyjne zabezpieczenie obwodów o małym poborze prądu. Sprawdzi się w następujących scenariuszach:

• Zabezpieczenie obwodów oświetlenia LED lub żarowego o łącznym obciążeniu poniżej 1 A.
• Ochrona obwodów sterowania (np. styczniki, przekaźniki, czujniki) w szafach automatyki budynkowej i przemysłowej.
• Zasilanie obwodów pomocniczych w rozdzielnicach – np. sygnalizacja, sterowanie bramą, systemy alarmowe.
• Stosowanie w układach wymagających charakterystyki B – np. gniazda wtyczkowe w biurach lub pomieszczeniach o czystym obciążeniu rezystancyjnym.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 303 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Szerokość modułu (17,5 mm) – zajmuje 3 moduły. Podłączenie przewodów należy wykonać zgodnie z dokumentacją producenta, stosując odpowiedni moment dokręcania śrub zacisków. Przekrój przewodów dobierz do prądu znamionowego 1 A oraz warunków zwarciowych. Dopuszcza się łączenie za pomocą szyn grzebieniowych lub sztyftowych, a także wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3 oraz współpracę z blokami różnicowoprądowymi.

FAQ

• Czy wyłącznik nadprądowy S303 posiada podświetlenie? Nie, model ten nie jest wyposażony w podświetlenie dźwigni załączającej – sygnalizacja stanu odbywa się wyłącznie poprzez położenie czarnej dźwigni.
• Dla jakich obwodów zalecana jest charakterystyka B? Charakterystyka B (z wyzwalaniem w zakresie 3–5 In) jest przeznaczona do zabezpieczania obwodów o charakterze rezystancyjnym lub o małych prądach rozruchowych, takich jak oświetlenie, gniazda wtyczkowe, obwody sterowania. Nie zaleca się jej do obwodów z silnikami o dużym prądzie rozruchowym.
• Czy mogę zastosować ten wyłącznik do zabezpieczenia silnika o mocy ok. 230 W? Dla silników prąd rozruchowy może kilkukrotnie przekraczać prąd znamionowy. Charakterystyka B wyłącza przy przeciążeniu 3–5 In (czyli 3–5 A), co może powodować nieprawidłowe wyzwalanie przy starcie silnika. Do zabezpieczania silników zaleca się charakterystykę C lub D, a także dobór prądu znamionowego odpowiednio do prądu znamionowego silnika.
