Wyłącznik nadprądowy S 303 3P B 13A 6000A serii DX3 | 407560 Legrand

Opis i Kluczowe Cechy

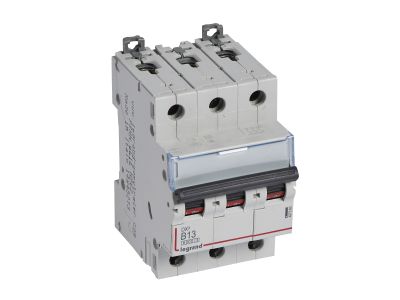

Wyłącznik nadprądowy S 303 serii DX3, symbol 407560, to trójbiegunowy aparat modułowy o prądzie znamionowym 13 A i charakterystyce B. Przeznaczony do ochrony obwodów odbiorczych przed zwarciami i przeciążeniami w instalacjach 400 V~. Montowany na szynie TH35, zajmuje 3 moduły (52,5 mm). Jego wysoka zwarciowa zdolność łączeniowa zapewnia bezpieczeństwo nawet przy dużych prądach zakłóceniowych.

• Charakterystyka wyzwalania B: Zapewnia szybkie wyłączenie przy prądach zwarciowych w zakresie 3–5 In, co chroni wrażliwe odbiorniki i przewody przed uszkodzeniem.
• Znamionowa zwarciowa zdolność łączeniowa Icn = 6000 A (IEC/EN 60898-1): Gwarantuje pewne rozłączenie obwodu przy typowych zwarciach w instalacjach domowych i biurowych.
• Znamionowa zdolność łączeniowa Icu = 10 kA (IEC/EN 60947-2): Umożliwia stosowanie w obwodach o wyższym potencjale zwarciowym, np. w rozdzielnicach przemysłowych.
• Szerokość 3 modułów (52,5 mm): Pozwala na efektywne zagospodarowanie przestrzeni w szafie rozdzielczej, a jednocześnie zapewnia pełną izolację między biegunami.
• Możliwość rozbudowy: Produkt jest kompatybilny ze stykami pomocniczymi, wyzwalaczami wzrostowymi i podnapięciowymi, napędami oraz blokami różnicowoprądowymi z serii DX3, a także z systemem szyn grzebieniowych i sztyftowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2. Posiada certyfikat CE i jest zgodny z europejskimi przepisami dotyczącymi aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy S 303 – 3P B 13A znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach instalacji niskiego napięcia. Chroni obwody o charakterze rezystancyjnym lub z niewielkimi prądami rozruchowymi (np. ogrzewanie, oświetlenie, gniazda wtyczkowe).

• Ochrona obwodów gniazd i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów sterowania – styczników, przekaźników, sterowników PLC.
• Stosowanie w instalacjach tymczasowych na budowach (zgodnie z normą 60947-2 dla wyższych prądów zwarciowych).
• Rozbudowa istniejących rozdzielnic w systemie Optymalnego Rozdziału Energii HX3 do 125 A.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP i po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 13 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – według dokumentacji producenta. Dopuszczalne jest łączenie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka B – wyzwala w zakresie 3–5 krotności prądu znamionowego. Stosowany tam, gdzie nie występują duże prądy rozruchowe (np. oświetlenie, gniazda).
• Czy można do niego podłączyć blok różnicowoprądowy? Tak, wyłącznik jest kompatybilny z blokami różnicowoprądowymi serii DX3, co pozwala na stworzenie kompaktowego wyłącznika nadprądowo-różnicowego.
• Jaka jest maksymalna zdolność zwarciowa? Dla normy IEC/EN 60898-1 wynosi 6000 A, a dla IEC/EN 60947-2 – 10 kA (oba przy 230/400 V~). W praktyce oznacza to możliwość bezpiecznej pracy w obwodach o podwyższonym ryzyku zwarcia.
