Wyłącznik nadprądowy S 302 2P D 6A 6000A serii DX3 | 408027 Legrand

Opis i Kluczowe Cechy

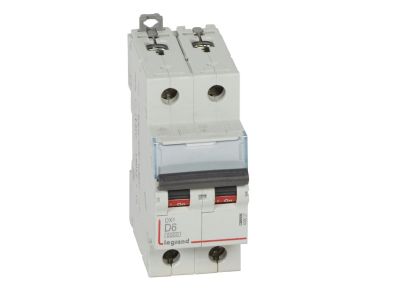

Wyłącznik nadprądowy S302 serii DX3 (symbol 408027) to dwubiegunowy aparat modułowy o charakterystyce D i prądzie znamionowym 6 A, zaprojektowany do ochrony obwodów przed przeciążeniami i zwarciami. Dzięki szerokości 2 modułów (35 mm) zajmuje optymalną ilość miejsca w rozdzielnicy, a znamionowa zwarciowa zdolność łączeniowa 6000 A (według IEC/EN 60898-1) i 10 000 A (według IEC/EN 60947-2) zapewnia bezpieczne wyłączanie w razie awarii. Produkt jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

• Charakterystyka D: Gwarantuje selektywne wyzwalanie przy prądach rozruchowych o znacznym przeciążeniu – idealna do zabezpieczania silników, transformatorów i odbiorników indukcyjnych.
• Prąd znamionowy 6 A: Precyzyjna ochrona obwodów o małym obciążeniu, minimalizująca ryzyko zbędnych wyłączeń.
• Napięcie pracy 230/400 V~: Możliwość stosowania zarówno w instalacjach jednofazowych, jak i trójfazowych.
• Szerokość 2 modułów (35 mm): Pozwala na efektywne zagospodarowanie przestrzeni w rozdzielnicach modułowych.
• Możliwość rozbudowy: Kompatybilność z dedykowanymi stykami pomocniczymi, wyzwalaczami, napędami i blokami różnicowoprądowymi z serii DX3 oraz przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

Zgodność z Normami

Wyłącznik nadprądowy S302 spełnia wymagania norm IEC/EN 60898-1 (dot. wyłączników w instalacjach domowych i podobnych) oraz IEC/EN 60947-2 (dot. łączników niskonapięciowych) przy napięciu 230/400 V~. Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności zwarciowej wyłącznik S302 jest przeznaczony do obwodów wymagających podwyższonej odporności na prądy rozruchowe. Sprawdza się w:

• Zabezpieczaniu silników elektrycznych w układach napędowych maszyn i urządzeń przemysłowych.
• Ochronie transformatorów małej mocy przed zwarciami i przeciążeniami.
• Obwodach oświetleniowych z dużą liczbą świetlówek lub LED z zasilaczami impulsowymi.
• Instalacjach w budynkach użyteczności publicznej oraz przemysłu, gdzie wymagana jest selektywność i niezawodność aparatury modułowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S302 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową dla 6 A. Moment dokręcania śrub zacisków musi być zgodny z dokumentacją techniczną producenta – zbyt słabe lub zbyt mocne dokręcenie może prowadzić do uszkodzenia lub przegrzania połączenia. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Jaką zdolność zwarciową ma wyłącznik S302? Znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A według normy IEC/EN 60898-1 (dla instalacji domowych) oraz 10 000 A według IEC/EN 60947-2 (dla łączników niskonapięciowych) przy napięciu 230/400 V~.
• Czy wyłącznik można rozbudować o styki pomocnicze? Tak – producent przewiduje możliwość wyposażenia go w dedykowane styki pomocnicze, wyzwalacze oraz napędy z serii DX3, co umożliwia sygnalizację stanu łącznika lub zdalne wyłączanie.
• Jaka jest szerokość wyłącznika w rozdzielnicy modułowej? Wyłącznik zajmuje 2 moduły po 17,5 mm każdy, czyli łącznie 35 mm. Należy to uwzględnić przy planowaniu przestrzeni w szafie rozdzielczej.
