Wyłącznik nadprądowy S 302 2P D 4A 6000A serii DX3 | 408026 Legrand

Opis i Kluczowe Cechy

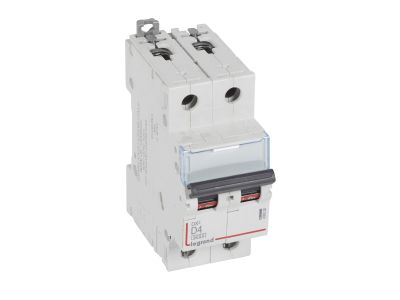

Wyłącznik nadprądowy S 302 2P D 4A (symbol 408026) z serii DX3 to dwubiegunowe zabezpieczenie przetężeniowe o charakterystyce D, przeznaczone do pracy w instalacjach 230/400 V~. Dzięki prądowi znamionowemu 4 A i wysokiej zwarciowej zdolności łączeniowej (6000 A wg IEC/EN 60898-1, 10 kA wg IEC/EN 60947-2) skutecznie chroni obwody przed zwarciami i przeciążeniami. Szerokość 2 modułów (35 mm) minimalizuje zajmowaną przestrzeń w rozdzielnicy, a kompatybilność z szynami grzebieniowymi i akcesoriami serii DX3 zapewnia elastyczną rozbudowę instalacji.

• Dwubiegunowy (2P) 230/400 V~: Zabezpiecza jednocześnie oba biegi obwodu, umożliwiając pracę zarówno w sieci jednofazowej, jak i międzyfazowej – zwiększa bezpieczeństwo i uniwersalność zastosowania.
• Charakterystyka D: Zaprojektowana do obwodów z dużymi prądami rozruchowymi (np. silniki, transformatory) – zapobiega wyłączeniu przy krótkotrwałych przeciążeniach bez utraty selektywności.
• Prąd znamionowy 4 A: Odpowiedni do zabezpieczania obwodów o małym obciążeniu stałym – precyzyjna ochrona bez ryzyka nadmiernego przegrzewania przewodów.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe gwarantuje niezawodne wyłączenie nawet w trudnych warunkach sieciowych – minimalizuje ryzyko uszkodzenia aparatury i instalacji.
• Szerokość 2 moduły (35 mm): Kompaktowa budowa oszczędza miejsce w rozdzielnicy, a możliwość przyłączania szyn grzebieniowych i akcesoriów (styki pomocnicze, wyzwalacze, napędy, bloki różnicowoprądowe) zwiększa funkcjonalność systemu.

Zgodność z Normami

Wyłącznik nadprądowy S 302 spełnia wymagania norm IEC/EN 60898-1 (aparatura do zabezpieczania przetężeniowego w instalacjach niskiego napięcia) oraz IEC/EN 60947-2 (łączniki niskonapięciowe – wyłączniki nadprądowe do zastosowań przemysłowych). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki charakterystyce D i prądowi 4 A wyłącznik sprawdza się w obwodach, gdzie występują krótkotrwałe, wysokie prądy rozruchowe. Najczęściej stosowany jest w:

• Ochronie obwodów silników elektrycznych małej mocy, sprężarek, pomp i wentylatorów – eliminuje zbędne wyłączenia przy rozruchu.
• Zabezpieczaniu transformatorów sterowniczych i zasilaczy impulsowych – dopasowanie charakterystyki ogranicza ryzyko fałszywych zadziałań.
• Instalacjach przemysłowych i budynkowych, gdzie wymagana jest selektywność z wyłącznikami nadprądowymi innych charakterystyk – łatwa koordynacja zabezpieczeń.
• Rozdzielnicach głównych i podrozdzielniach w systemie Optymalnego Rozdziału Energii HX3 (do 125 A) – pełna kompatybilność z modułową aparaturą serii DX3.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20 (zgodnie z ogólnymi zasadami branżowymi). Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 4 A – zalecany minimalny przekrój 1,5 mm² Cu. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Przed pierwszym włączeniem sprawdzić poprawność połączeń i dokręcenie wszystkich śrub.

FAQ

• Czy wyłącznik posiada podświetlenie lub wskaźnik zadziałania? Nie, w standardowej wersji S 302 nie ma podświetlenia. Stan zadziałania sygnalizowany jest położeniem czarnej dźwigni załączającej (dół – wyłączony, góra – załączony).
• Jaki stopień ochrony ma ten wyłącznik? Sam wyłącznik nie ma deklarowanego stopnia IP. Przy montażu w typowej rozdzielnicy modułowej, zgodnie z ogólnymi zasadami branżowymi, zapewniony jest stopień ochrony IP20 – wystarczający do pracy w suchych pomieszczeniach wewnętrznych.
• Czy mogę użyć tego wyłącznika do zabezpieczenia obwodu z silnikiem o mocy 1 kW? Tak, charakterystyka D jest przeznaczona do obwodów z dużymi prądami rozruchowymi, a prąd znamionowy 4 A (przy 230 V ok. 0,9 kW mocy silnika) stanowi odpowiednie zabezpieczenie. Przed zastosowaniem należy jednak sprawdzić wartości prądu rozruchowego i warunki selektywności z innymi zabezpieczeniami.
