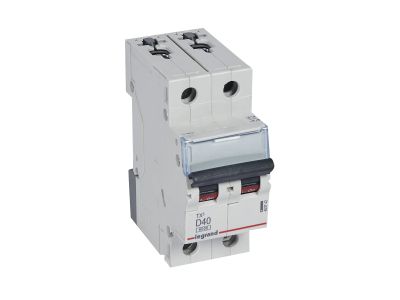

Wyłącznik nadprądowy S 302 2P D 40A 6000A serii TX3 | 403742 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 302 (symbol 403742) z serii TX3 to dwubiegunowe urządzenie o charakterystyce D i prądzie znamionowym 40 A, przeznaczone do ochrony obwodów przed skutkami przeciążeń i zwarć. Zajmuje 2 moduły (35 mm) na szynie TH35, co pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (IEC 60898-1) oraz 10 kA (IEC 60947-2) zapewnia niezawodną ochronę nawet w wymagających warunkach.

• Prąd znamionowy 40 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. przy zasilaniu silników lub odbiorników o dużym poborze mocy.
• Charakterystyka D: Dopuszcza chwilowe przeciążenia (np. rozruch silnika) bez zbędnego wyłączania, a jednocześnie skutecznie reaguje na zwarcia.
• Zwarciowa zdolność łączeniowa 6000 A / 10 kA: Gwarantuje wytrzymałość na wysokie prądy zwarciowe, podnosząc bezpieczeństwo instalacji.
• Szerokość 2 modułów (35 mm): Oszczędza miejsce w rozdzielnicy, umożliwiając gęstą zabudowę aparatury modułowej.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, co zwiększa funkcjonalność instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S 302 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A dla napięcia 230/400 V~) oraz IEC 60947-2 (zdolność łączeniowa 10 kA dla 230/400 V~). Posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Dzięki charakterystyce D i parametrom prądowym wyłącznik nadaje się do ochrony obwodów o wysokim prądzie rozruchowym oraz do pracy w instalacjach przemysłowych i budynkowych.

• Ochrona obwodów zasilających silniki elektryczne (pompy, wentylatory, sprężarki).
• Zabezpieczenie linii zasilających transformatory, dławiki i inne odbiorniki o charakterze indukcyjnym.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach w budynkach mieszkalnych, biurowych oraz przemysłowych.
• Jako element sieci TN, TT i IT przy napięciach 230 V / 400 V.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy wyłączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 40 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – stosować wartości podane w dokumentacji producenta. Nie należy podłączać do wyłącznika bloków różnicowoprądowych (brak możliwości).

FAQ

• Czy wyłącznik ma podświetlenie? Nie, wyłącznik nie posiada podświetlenia. Stan załączenia/wyłączenia sygnalizowany jest wyraźnym położeniem czarnej dźwigni.
• Jaki jest stopień ochrony (IP)? Producent nie podaje konkretnej wartości IP dla tego wyłącznika. W typowych instalacjach aparatura modułowa montowana jest wewnątrz rozdzielnicy, której obudowa zapewnia odpowiednią ochronę przed pyłem i wilgocią (np. IP20 lub wyższe).
• Do czego służy charakterystyka D? Charakterystyka D oznacza, że wyłącznik dopuszcza kilkukrotny prąd znamionowy (zwykle 10–20×In) przez krótki czas. Jest przeznaczona do zabezpieczania obwodów z silnikami, transformatorami i innymi odbiornikami o dużym prądzie rozruchowym, zapobiegając zbędnym wyłączeniom.
