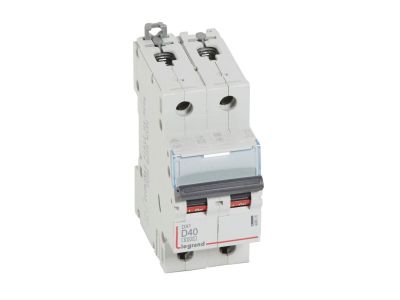

Wyłącznik nadprądowy S 302 2P D 40A 6000A serii DX3 | 408035 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 302 serii DX3 o symbolu 408035 to dwubiegunowe urządzenie zabezpieczające z charakterystyką D i prądem znamionowym 40 A. Zaprojektowany do ochrony obwodów przed przeciążeniami i zwarciami, oferuje znamionową zwarciową zdolność łączeniową 6000 A (wg IEC/EN 60898-1) oraz 10 kA (wg IEC/EN 60947-2) przy napięciu 230/400 V~. Szerokość 2 modułów (35 mm na szynie TH35) pozwala na efektywne wykorzystanie miejsca w rozdzielnicy.

• Charakterystyka D: Przeznaczona do obwodów z odbiornikami o wysokim prądzie rozruchu, np. silniki elektryczne, transformatory – zapewnia selektywność i odporność na chwilowe przeciążenia bez zbędnych wyłączeń.
• Prąd znamionowy 40 A: Odpowiedni do zabezpieczania obwodów o znacznym obciążeniu, gwarantuje stabilną pracę bez ryzyka przegrzania.
• Zdolność zwarciowa 6 kA / 10 kA: Wysoka wytrzymałość na prądy zwarciowe zgodnie z normami IEC/EN 60898-1 i IEC/EN 60947-2 – bezpieczeństwo instalacji w przypadku awarii.
• Szerokość 2 modułów (35 mm): Kompaktowa konstrukcja oszczędza miejsce w szafie rozdzielczej, umożliwiając montaż dodatkowych urządzeń.
• Kompatybilność z systemem HX3 i akcesoriami DX3: Możliwość przyłączania szyn grzebieniowych, styków pomocniczych, wyzwalaczy, napędów oraz bloków różnicowoprądowych – elastyczna rozbudowa instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S 302 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A) oraz IEC/EN 60947-2 (10 kA) przy napięciu 230/400 V~. Posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Charakterystyka D i prąd 40 A czynią ten wyłącznik idealnym rozwiązaniem do obwodów, w których występują duże prądy rozruchowe. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz budynkach użyteczności publicznej.

• Zabezpieczanie obwodów silników elektrycznych, sprężarek, pomp i wentylatorów.
• Ochrona linii zasilających transformatory i dławiki, gdzie wymagana jest podwyższona odporność na chwilowe przeciążenia.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako zabezpieczenie nadprądowe obwodów odbiorczych.
• Integracja z systemami automatyki budynkowej i sterowania (poprzez styki pomocnicze i wyzwalacze serii DX3).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących norm i przepisów. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami (zalecane minimum 1,5 mm², maksymalny przekrój wg specyfikacji). Dozwolone jest stosowanie szyn grzebieniowych oraz akcesoriów z serii DX3.

FAQ

• Czy wyłącznik ma podświetlenie lub sygnalizację LED? W danych technicznych nie podano informacji o podświetleniu. Standardowo wyłączniki nadprądowe nie są wyposażone w diody LED – stan załączenia wskazuje położenie dźwigni (czarna dźwignia w pozycji górnej = załączony).
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podał konkretnego stopnia IP. Zgodnie z ogólną zasadą dla aparatury modułowej montowanej wewnątrz rozdzielnic, przyjmuje się IP20 – ochrona przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12,5 mm. Po zamontowaniu w szafie rozdzielczej stopień ochrony wynika z klasy całej obudowy.
• Jakie są tryby pracy styku? Czy charakterystyka D oznacza opóźnione wyzwalanie? Charakterystyka D określa zakres prądów wyzwalania dla wyłączników nadprądowych. Zgodnie z normą, wyzwalanie termiczne (przeciążeniowe) następuje w czasie, a magnetyczne (zwarciowe) przy prądzie 10–20 krotności prądu znamionowego. Jest to rozwiązanie zaprojektowane do obwodów z dużym prądem rozruchowym – nie ma tam "trybu pracy styku" w sensie ręcznego przełączania; wyłącznik działa automatycznie.
