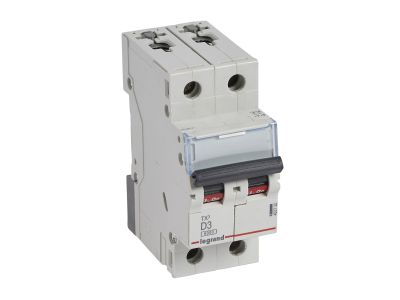

Wyłącznik nadprądowy S 302 2P D 3A 6000A serii TX3 | 403732 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 302 2P D 3A serii TX3 (symbol 403732) to dwubiegunowy aparat modułowy o szerokości 2 modułów (17,5 mm), przeznaczony do zabezpieczania obwodów przed skutkami przeciążeń i zwarć. Dzięki charakterystyce D oraz prądowi znamionowemu 3 A doskonale sprawdza się w obwodach o podwyższonym prądzie rozruchowym. Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 60898‑1) i 10 kA (IEC 60947‑2) gwarantuje skuteczne wyłączenie nawet przy wysokich prądach zwarciowych.

• Charakterystyka D (3 A): opóźnione wyzwalanie – idealna do zabezpieczania odbiorników o dużym prądzie rozruchowym, takich jak silniki, transformatory czy zasilacze impulsowe, bez ryzyka zbędnych zadziałań.
• Dwubiegunowy (2P): jednoczesne odłączenie obu biegunów w układach jednofazowych (230 V) oraz dwufazowych (400 V) zwiększa bezpieczeństwo obsługi i izolacji obwodu.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898‑1) i 10 kA (IEC 60947‑2): wysoka skuteczność wyłączania przy różnych konfiguracjach instalacji – dopasowanie do norm zarówno domowych, jak i przemysłowych.
• Szerokość 2 modułów (17,5 mm): kompaktowa budowa pozwala oszczędzić miejsce w rozdzielnicy, szczególnie w ciasnych szafkach.
• Możliwość rozbudowy: wyposażenie w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe z serii DX3 umożliwia zdalne sterowanie i sygnalizację stanu wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy S 302 TX3 spełnia wymagania norm IEC 60898‑1 (znamionowa zdolność łączeniowa 6000 A) oraz IEC 60947‑2 (10 kA). Posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z przepisami budowy urządzeń elektrycznych.

Zastosowanie

Charakterystyka D oraz prąd znamionowy 3 A predysponują ten wyłącznik do zabezpieczania obwodów, w których występują chwilowe, wysokie prądy rozruchowe. Sprawdzi się w:

• obwodach zasilających małe silniki elektryczne (np. wentylatory, pompy, sprężarki),
• zabezpieczaniu transformatorów sterowniczych i zasilaczy o podwyższonym prądzie magnesowania,
• instalacjach oświetlenia z lampami wyładowczymi lub LED z dużym kondensatorem wejściowym,
• rozdzielnicach w budynkach mieszkalnych, usługowych i lekkim przemyśle, gdzie wymagana jest charakterystyka opóźniona.

Wskazówki Montażowe

Montaż i demontaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) przy bezwzględnie odłączonym napięciu. Urządzenie przystosowane jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z normą dla prądu 3 A. Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów określa dokumentacja producenta. Nie jest możliwe bezpośrednie dołączenie bloków różnicowoprądowych – do stosowania w układach z wyłącznikami różnicowoprądowymi należy używać oddzielnych aparatów lub odpowiednich członów z serii DX3.

FAQ

• Czy wyłącznik nadprądowy S 302 posiada podświetlenie dźwigni? Nie, dźwignia załączająca jest w kolorze czarnym i nie zawiera elementów podświetlających. Stan załączony/wyłączony można odczytać po pozycji dźwigni (dół – załączony, góra – wyłączony).
• Jaki jest stopień ochrony tego wyłącznika? Standardowo aparatura modułowa montowana wewnątrz rozdzielnic osiąga stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem. W celu uzyskania dokładnych danych dla konkretnych warunków eksploatacji należy sprawdzić kartę katalogową producenta.
• Co oznacza charakterystyka D i kiedy ją stosować? Charakterystyka D cechuje się opóźnionym wyzwalaniem – wyłącznik dopuszcza krótkotrwałe prądy przeciążeniowe o wartości 10–20 razy większej od prądu znamionowego bez zadziałania. Jest zalecana do obwodów z urządzeniami generującymi wysoki prąd rozruchowy, np. silniki, transformatory, przetwornice.
