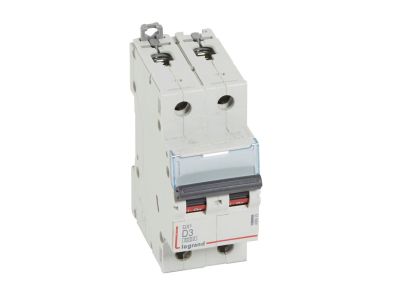

Wyłącznik nadprądowy S 302 2P D 3A 6000A serii DX3 | 408025 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 302 (symbol 408025) to dwubiegunowy aparat modułowy serii DX3 o charakterystyce D i prądzie znamionowym 3 A. Zapewnia skuteczną ochronę obwodów elektrycznych przed przeciążeniami i zwarciami, a dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2) gwarantuje bezpieczne wyłączanie nawet przy dużych prądach zwarciowych. Szerokość 2 modułów (35 mm) ułatwia montaż w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 3 A: odpowiedni do zabezpieczania obwodów o małym obciążeniu, takich jak sterowanie, oświetlenie czy małe silniki, bez ryzyka niepotrzebnych wyłączeń.
• Charakterystyka D: wytrzymuje wysokie prądy rozruchowe typowe dla silników, transformatorów i urządzeń indukcyjnych, co zapobiega fałszywemu wyzwalaniu.
• Zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2): wysoki poziom bezpieczeństwa w instalacjach mieszkaniowych i przemysłowych, gwarantujący skuteczne wyłączenie awarii bez uszkodzenia aparatu.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: możliwość płynnej integracji z nowoczesnymi rozdzielnicami i szynami grzebieniowymi, co ułatwia rozbudowę instalacji.
• Możliwość wyposażenia w akcesoria serii DX3: styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe – elastyczność konfiguracji dla różnych potrzeb ochrony i sterowania.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (bezpieczeństwo i parametry wyłączników nadprądowych do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wymagania dla łączników niskiego napięcia w zastosowaniach przemysłowych). Posiada oznaczenie CE.

Zastosowanie

Wyłącznik nadprądowy S 302 2P D 3A przeznaczony jest do ochrony obwodów odbiorczych w instalacjach niskiego napięcia, szczególnie tam, gdzie występują duże prądy rozruchowe. Znajduje zastosowanie w:

• Zabezpieczanie silników elektrycznych – charakterystyka D chroni przed zwarciami, dopuszczając krótkotrwałe przeciążenia rozruchowe.
• Ochrona obwodów sterowniczych i automatyki budynkowej – w rozdzielnicach sterujących stycznikami, przekaźnikami lub sterownikami PLC.
• Instalacje przemysłowe i komercyjne – jako zabezpieczenie obwodów zasilających urządzenia o charakterze indukcyjnym (transformatory, cewki).
• Rozdzielnice w systemie HX3 – optymalne uzupełnienie nowoczesnych rozdzielnic modułowych umożliwiające szybki montaż i rozbudowę.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy bezwzględnie odłączonym napięciu. Urządzenie należy zamocować na szynie TH (35 mm) w rozdzielnicy. Przekrój przewodów dobierać zgodnie z prądem znamionowym (3 A) i obowiązującymi normami. Momenty dokręcania zacisków oraz szczegółowe instrukcje podłączenia znajdują się w dokumentacji producenta. Dozwolone jest łączenie za pomocą szyn grzebieniowych lub sztyftowych oraz montaż bloków różnicowoprądowych i akcesoriów serii DX3.

FAQ

• Czy wyłącznik można wyposażyć w styki pomocnicze? Tak, istnieje możliwość montażu styków pomocniczych, wyzwalaczy i napędów z serii DX3, co pozwala na sygnalizację stanu i zdalne sterowanie.
• Jaka jest szerokość wyłącznika? Wyłącznik zajmuje 2 moduły (2 x 17,5 mm = 35 mm), co odpowiada standardowemu wymiarowi aparatury modułowej.
• Czy można podłączyć do niego blok różnicowoprądowy? Tak, produkt jest przystosowany do przyłączania bloków różnicowoprądowych serii DX3, co umożliwia rozszerzenie funkcji ochrony przeciwporażeniowej.
