Wyłącznik nadprądowy S 302 2P D 25A 6000A serii TX3 | 403740 Legrand

Opis i Kluczowe Cechy

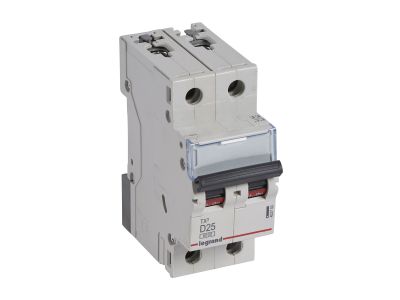

Wyłącznik nadprądowy S 302 serii TX3 (symbol 403740) to dwubiegunowy aparat o charakterystyce D i prądzie znamionowym 25 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (według IEC 60898-1) oraz 10 kA (według IEC 60947-2) zapewnia skuteczną ochronę w instalacjach 230/400 V~. Szerokość 2 modułów (35 mm) pozwala na oszczędne zagospodarowanie rozdzielnicy, a czarna dźwignia załączająca ułatwia identyfikację stanu pracy.

• Prąd znamionowy 25 A i charakterystyka D: przeznaczony do zabezpieczania obwodów o wysokim prądzie rozruchowym – silników, transformatorów – eliminuje ryzyko zbędnych wyłączeń przy rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 60898-1) / 10 kA (IEC 60947-2): gwarantuje bezpieczne wyłączenie w warunkach zwarcia, chroniąc instalację i podłączone urządzenia.
• Dwubiegunowa budowa (2P, 2 moduły): umożliwia ochronę obu biegunów w sieciach 230 V lub 400 V, przy minimalnym zajęciu miejsca na szynie TH35.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: elastyczna rozbudowa o sygnalizację, zdalne wyłączanie lub sterowanie automatyczne.
• Montaż na szynie TH35 i przyłączanie szynami grzebieniowymi / sztyftowymi: szybki i pewny montaż w rozdzielnicy, ułatwiona modernizacja istniejących instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S 302 TX3 spełnia wymagania norm IEC 60898-1 (instalacje domowe i podobne) oraz IEC 60947-2 (zastosowania przemysłowe). Aparat posiada oznaczenie CE i jest przeznaczony do pracy w sieciach 230/400 V~.

Zastosowanie

Charakterystyka D predestynuje ten wyłącznik do ochrony obwodów o wysokim prądzie rozruchowym, gdzie standardowe charakterystyki B lub C mogłyby powodować niepożądane wyłączenia. Dwubiegunowa wersja sprawdza się zarówno w instalacjach jednofazowych, jak i trójfazowych (z odpowiednią konfiguracją).

• Ochrona silników elektrycznych, sprężarek, dźwigów i wind.
• Zabezpieczenie transformatorów, zasilaczy impulsowych i układów UPS.
• Stosowanie w rozdzielnicach przemysłowych oraz automatyce budynkowej jako element zabezpieczenia nadprądowego.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie. Wyłącznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobrać zgodnie z normami dla prądu 25 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Aparat umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Nie można do niego bezpośrednio podłączać bloków różnicowoprądowych.

FAQ

• Czy wyłącznik można podłączyć do bloku różnicowoprądowego? Nie. Producent wyklucza możliwość przyłączania bloków różnicowoprądowych do tego modelu. W obwodzie wymagane jest zastosowanie oddzielnego wyłącznika różnicowoprądowego.
• Jaki stopień ochrony ma wyłącznik? W dostępnych danych nie podano stopnia ochrony obudowy. Standardowo aparaty modułowe montowane w rozdzielnicy uzyskują ochronę zapewnioną przez jej obudowę. Zalecamy sprawdzenie dokumentacji technicznej.
• Czym charakteryzuje się charakterystyka D? Charakterystyka D dopuszcza krótkotrwałe przepływy prądów o wartości do 10–20 krotności prądu znamionowego, co jest niezbędne przy obciążeniach indukcyjnych o wysokim prądzie rozruchowym. Ogranicza to ryzyko wyłączeń podczas rozruchu silników i transformatorów.
